該系統在消防驗收時，採用在現場向感溫探測器加溫，使其動作，並手動按下手動報警按鈕，系統上的排煙風機轉入排煙工況，並聯動系統上的6個排煙口自動開啓，随後驗收人員用柔軟紙條貼在排煙口處，隻見軟紙條未被風口吸引，因此該系統驗收不合格。



二、案例說明



本案例涉及防火内容較多，主要分析下列内容：

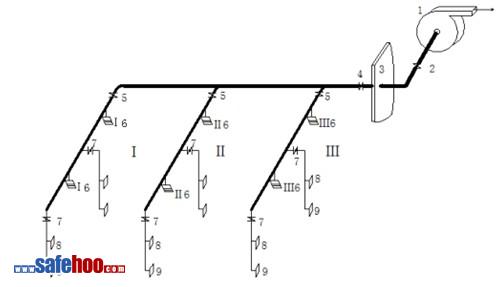

（一）機械排煙系統的構成
。



（二）機械排煙系統的基本技術要求。



（三）機械排煙系統的聯動控制要求。



（四）機械排煙系統的驗收内容和要求。



三、關鍵知識點及依據



（一）檢查設置防排煙設施的部位有沒有按照相關規定
。根據《高層民用建築設計防火規範》相關之規定，某些部位是必須安裝機械加壓送風防煙設備的，其中包括封閉避難層、採用自然排煙措施的防煙樓梯間但不具備自然排煙條件的前室、不具備自然排煙條件的防煙樓梯間以及消防電梯前室或合用前室等等部位。



（二）檢查系統的設置是否恰當，如正壓送風和機械排煙兩大系統。通常而言，高於32層的高層建築、防煙樓梯間和合用前室與避難層都要設置分段送風系統，當必須要共用一個系統的時候，一定要在通向合用前室的支風管上設置壓差自動調節裝置。



（三）檢查風機選型是否符合要求。首先，當負擔兩個以上防煙分區時，應按-大防煙分區面積每平方米不小於120㎡/h計算；其次，當排煙風機負擔一個防煙分區時，應按該防煙分區面積每平方米不小於60㎡/h計算；-後，中庭體積小於17000m⊃;時，其排煙量按其體積的6次/h換氣計算；如果中庭體積大於17000m⊃;時，其排煙量按其體積的4次/h換氣計算；但-小排煙量不應小於102000m⊃;/h。根據計算值的大小，可選擇離心風機、排煙軸流風機，也可選擇自帶電源的專用排煙風機。



（四）檢查送風口或排煙口的安裝位置是否妥當。正壓送風口的設置位置起到關鍵性的作用，一般防煙樓梯間的送風口需要每隔二至三層設置，前室的送風口就必須層層設置，不能有任何遺漏；其次就是每個送風口的面積大小一定要按照标準來進行正確的設置，千萬不可以憑感覺而定



（五）測試排煙防煙設施的功能是否完備，包括正壓送風及機械排煙兩大系統，缺一不可。風機配電要滿足要求，在-末一級配電箱處必須設置自動切換裝置；風機在消防控制室必須有一對一的啓動按鈕，一旦發生火災，就可以使加壓送風機立即啓動；送風口（常開加壓送風口除外）設置手動和自動開啓裝置，有與感煙探測器連鎖的自動開啓裝置或消防控制中心遠距離控制的開啓裝置；防煙樓梯間、前室、合用前室、消防電梯前室、封閉避難層（間）的餘壓值是否達到《高規》、《建規》之規定。在排煙支管和排煙風機的機房入口處是否設有當煙氣溫度超過280℃能自行關閉的排煙防火閥；當任一排煙口或排煙閥開啓時，排煙風機是否能自行啓動；排煙口平時是否能關閉，是否設置手動和自動開戶裝置，是否有與感煙探測器連鎖的自動開啓裝置或消防控制中心遠距離控制的開啓裝置。



（六）一般情況下，加壓送風機是否設置在不受建築物内火災影響的送風機房内，-好設置在系統底部，且加壓送風系統的管道上不應裝設防火閥。其次淨空高度超過12m的室内中庭，豎向的排煙口是否按2至3層設一排煙口或者分段設置；排煙風機是否設置在該排煙系統-高排煙口的上部，不能採用将上層煙氣引向下層的風道的布置方式；-後送風口的風速不宜大於7m/s，排煙口的風速不宜大於10m/s；用鍍鋅金屬風道時，風速不應超過20m/s，當採用混凝土砌塊或石棉闆等其他非金屬材料風道時，風速不應超過15m/s。防排煙風機明敷的配電線路是否符合防火性能要求。



四、注意事項



（一）如果必須要在樓梯間的适當位置設置壓力傳感器,控制加壓送風機出口處的旁通洩壓閥,就要調整樓梯間的餘壓值。



（二）人民防空工程避難走道的前室,防煙樓梯間及其前室或合用前室的機械加壓送風系統宜分别獨立設置,當需要共用系統時,應在支管上設置壓差自動調節裝置。避難走道的前室的機械加壓送風量應按前室入口門洞風速不小於1.20m/s 計算確定。



（三）當地上和地下部分在同一位置的防煙樓梯間需設置機械加壓送風時,加壓送風系統宜分别設置。若合用一個風道時,風量應疊加,且均應滿足地上,地下加壓送風系統的要求。



（四）採用機械加壓送風的場所不應設置百葉窗,不宜設置可開啓外窗，系統加壓送風量應計算窗縫的漏風量。



（五）當前室的加壓送風口爲常開型的情況下,其前室應採用帶啓閉信号的常閉防火門，並應在加壓送風機的壓出段上設置防回流裝置或電動調節閥。



（六）機械加壓送風口不宜設置在被門擋住的部位。



（七）防煙樓梯間的加壓送風口一般採用自垂百葉式或常開百葉式風口,並應在加壓風機壓出段上設置防回流裝置或電動調節閥。



（八）如果剪刀樓梯間可合用一個風道,其風量按兩樓梯間風量計算,送風口應分别設置，塔式住宅設置一個前室的剪刀樓梯應分别設置加壓送風系統。



（九）防煙樓梯間和合用前室的機械加壓送風系統宜分别獨立設置。



（十）當建築層數超過32層或建築高度大於100m時,一般情況下其送風系統及送風量必須分段設計。
