泰和安火災報警設備接線
      火災自動報警系統是由觸發裝置、火災報警裝置、聯動輸出裝置以及具有其它輔助功能裝置組成的，它具有能在火災初期，将燃燒産生的煙霧、熱量、火焰等物理量，通過火災探測器變成電信号，傳輸到火災報警控制器，並同時以聲或光的形式通知整個樓層疏散，控制器記錄火災發生的部位、時間等，使人們能夠及時發現火災，並及時採取有效措施，撲滅初期火災，-大限度的減少因火災造成的生命和财産的損失，是人們同火災做鬥争的有力工具。

泰和安火災報警設備接線圖

      火災探測器是消防火災自動報警系統中
，對現場進行探查，發現火災的設備。火災探測器是系統的“感覺器官”，它的作用是監視環境中有沒有火災的發生。一旦有瞭火情，就将火災的特征物理量，如溫度、煙霧、氣體和輻射光強等轉換成電信号，並立即動作向火災報警控制器發送報警信号。

TX3100C點型光電感煙火災探測器、TX3110B點型光電感溫火災探測器接線圖

      手動報警按鈕是火災報警系統中的一個設備類型，當人員發現火災時，在火災探測器沒有探測到火災的時候，人員手動按下手動報警按鈕，報告火災信号。

TX3142手動報警按鈕接線圖

      消火栓按鈕一般放置於消火栓箱内，其表面裝有一按片，當發生火災時可直接按下按片，此時消火栓按鈕的紅色啓動指示燈亮，並能向控制中心發出信号，一般不做爲直接啓動消防水泵的開關。

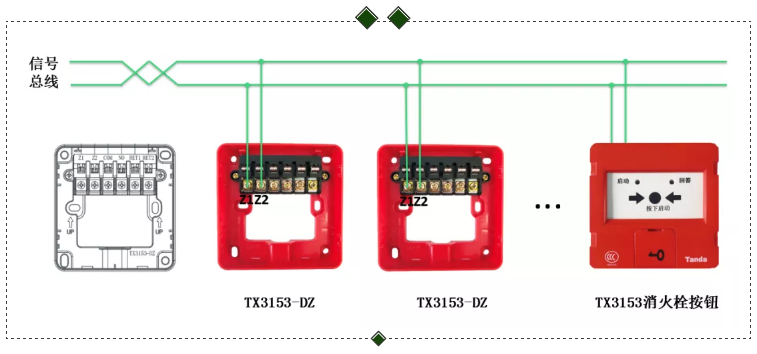

TX3153消火栓按鈕接線圖

      聲光報警器（Audible and visual alarm）又叫聲光警号， 是爲瞭滿足客戶對報警響度和安裝位置的特殊要求而設置。同時發出聲、光二種警報信号
。專用領域：鋼鐵冶金、電信鐵塔、起重機械、工程機械、港口碼頭、交通運輸、風力發電、遠洋船舶等行業； 是工業報警系統中的一個配件産品。

TX3307火災聲光報警器接線圖

      火災顯示盤是一種可以安裝在樓層或獨立防火區内的火災報警顯示裝置。
      可用於樓層或獨立防火區内的火災報警裝置。當控制中心的主機控制器産生報警，同時把報警信号傳輸到失火區域的火災顯示盤上，顯示盤會顯示報警的探測器編号及相關信息並發出報警聲響。

TX3404火災顯示盤接線圖
