泰和安tx3042c
氣體滅火系統接線氣體滅火系統主要用在不适於設置水滅火系統等其他滅火系統的環境中，比如計算機機房、重要的圖書館檔案館、移動通信基站（房）、UPS室 、電池室和一般的柴油發電機房等。
氣體滅火系統是指平時滅火劑以液體、液化氣體或氣體狀态存貯於壓力容器内 ，滅火時以氣體（包括蒸汽、氣霧）狀态噴射作爲滅火介質的滅火系統。並能在防護區空間内形成各方向均一的氣體濃度 ，而且至少能保持該滅火濃度達到規範規定的浸漬時間 ，實現撲滅該防護區的空間、立體火災。系統包括貯存容器、容器閥 、選擇閥 、液體單向閥 、噴嘴和閥驅動裝置組成。
氣體滅火控制器專用於氣體自動滅火系統中 ，融自動探測、自動報警 、自動滅火爲一體的控制器，氣體滅火控制器可以連接感煙、感溫火災探測器，緊急啓停按鈕，手自動轉換開關，氣體噴灑指示燈，聲光警報器等設備，並且提供驅動電磁閥的接口 ，用於啓動氣體滅火設備。

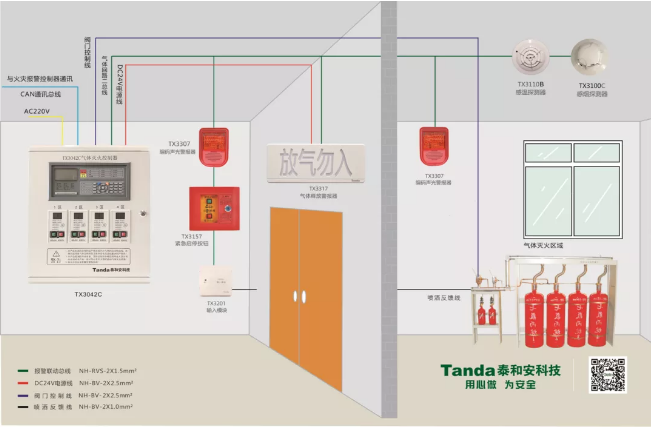

泰和安tx3042c氣體滅火系統接線圖
火災探測器是消防火災自動報警系統中，對現場進行探查，發現火災的設備 。火災探測器是系統的“感覺器官”，它的作用是監視環境中有沒有火災的發生。一旦有瞭火情，就将火災的特征物理量 ，如溫度、煙霧、氣體和輻射光強等轉換成電信号 ，並立即動作向火災報警控制器發送報警信号，連接到氣體滅火控制器上 ，可實時檢測火災情況 ，並且做出反應。
火災探測器是火災探測系統-重要的組成部分之一 ， 它至少含有一個能連續或以一定頻率周期探測物質燃燒過程中所産生的各種物理、化學現象的傳感器, 並且至少能向控制和指示設備提供一個适合的信号。其基本功能就是對物質燃燒過程中産生的各種氣、煙、熱、光(火焰)等表征火災信号的物理、化學參量做出有效響應, 並轉化爲計算機可接收的電信号, 供計算機分析處理 。火災探測器一般由敏感元件 傳感器 、處理單元和判斷及指示電路組成, 其中敏感元件 傳感器可以對一個或幾個火災參量起監視作用,做出有效響應, 然後經過電子或機械方式進行處理, 並轉化爲電信号

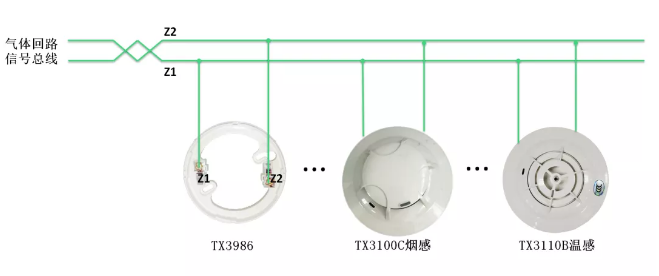

泰和安tx3042c氣體滅火系統火災探測器接線圖
聲光報警器（Audible and visual alarm）又叫聲光警号， 是爲瞭滿足客戶對報警響度和安裝位置的特殊要求而設置。同時發出聲、光二種警報信号。專用領域：鋼鐵冶金、電信鐵塔、起重機械 、工程機械、港口碼頭、交通運輸、風力發電、遠洋船舶等行業； 是工業報警系統中的一個配件産品。
聲光報警器（又叫聲光警号）是一種用在危險場所，通過聲音和各種光來向人們發出示警信号的一種報警信号裝置 。防爆聲光報警器适用於安裝在含有ⅡC級T6溫度組别的爆炸性氣體環境場所，還可使用於石油、化工等行業具有防爆要求的1區及2區防爆場所，也可以露天 、室外使用。非編碼型可以和國内外任何廠家的火災報警控制器配套使用。當生産現場發生事故或火災等緊急情況時，火災報警控制器送來的控制信号啓動聲光報警電路，發出聲和光報警信号，完成報警目的。也可同手動報警按鈕配合使用，達到簡單的聲、光報警目的。防爆産品需符合GB3836系列标準的要求（滿足GB3836.1—2000《爆炸性環境用防爆電氣設備通用要求》及GB3836.2—2000《爆炸性環境用防爆電氣設備隔爆型“d”》标準），經--指定的檢測機構鑒定並取得瞭防爆合格證。報警器外殼爲全不鏽鋼殼體，燈殼抗沖擊能力強，180清晰可視超高亮LED發光管，配備超強蜂鳴器，具有工作穩定，使用壽命長， 功耗低，不受污染物和水的影響等特點。

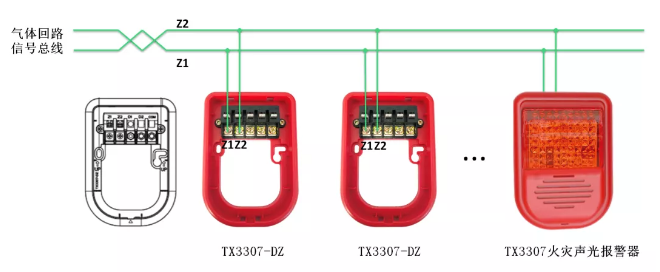

泰和安tx3042c氣體滅火系統火災聲光報警器接線圖
緊急啓停按鈕一般由一組啓動和停止按鈕組成，用來啓動和停止氣體滅火系統（按滅火氣體不同可分爲二氧化碳，七氟丙烷，IG541即煙烙盡等）進行滅火的。
一般按下在氣體滅火系統自動啓動或按下緊急啓停按鈕的啓動按鈕時，氣體滅火系統控制器經過0~30秒鍾（可設定）的延時後啓動氣體滅火系統進行滅火。在延時過程中如果想停止氣體滅火系統按鈕急停按鈕即可。緊急啓停按鈕一般設置在計算機房、醫院的機房、圖書館等設置氣體滅火系統的氣體滅火區的門口。

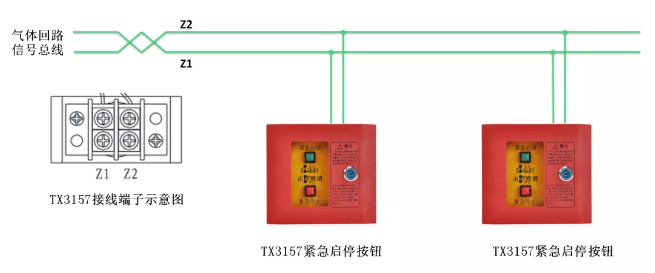

泰和安tx3042c氣體滅火系統緊急啓停按鈕接線圖
放氣顯示燈是保護區入口處安裝，當保護區發生火警時氣體滅火系統進行滅火時，放氣顯示燈就會亮起紅色禁止進入的标志，警告人們不要進入，保護區正在滅火。

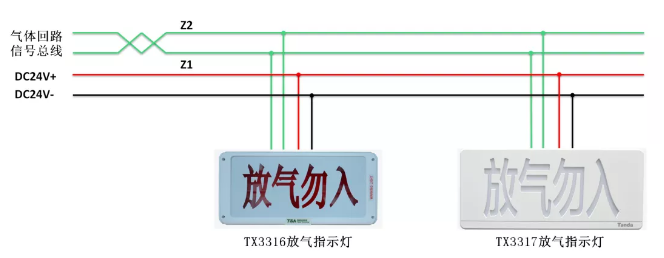

泰和安tx3042c氣體滅火系統放氣指示燈接線圖
電磁閥（Electromagnetic valve）是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬於執行器，並不限於液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用，-常用的是單向閥、安全閥、方向控制閥、速度調節閥等。
電磁閥裏有密閉的腔，在不同位置開有通孔，每個孔連接不同的油管，腔中間是活塞，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來開啓或關閉不同的排油孔，而進油孔是常開的，液壓油就會進入不同的排油管，然後通過油的壓力來推動油缸的活塞，活塞又帶動活塞杆，活塞杆帶動機械裝置。這樣通過控制電磁鐵的電流通斷就控制瞭機械運動。

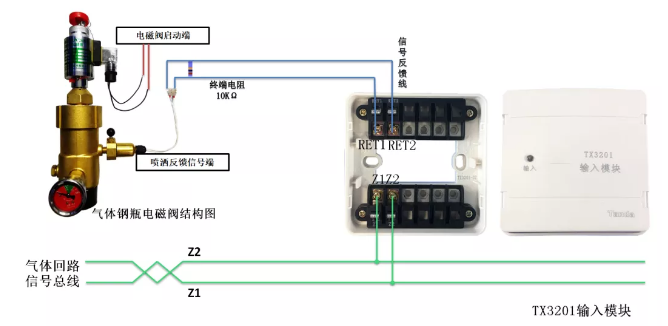

泰和安tx3042c氣體滅火系統電磁閥模塊接線圖
