一、GST-JA2200家用火災報警控制器安裝

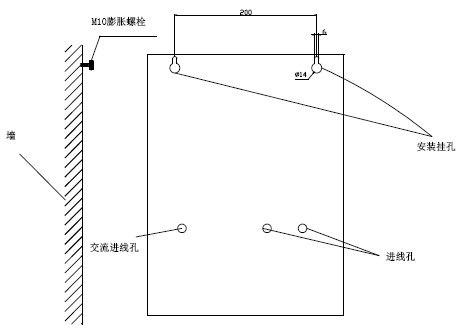

1、GST-DY-JA2200家用火災報警控制器專用電源箱採用壁挂式安裝如下圖所示

（1）需安裝電源箱的牆壁相應位置處打兩個φ14的孔，要求兩孔中心距離爲200mm。

（2）将M10的膨脹螺栓從電源箱的安裝挂孔穿出，将電源箱固定在牆上的孔内。

（3）連線：将由牆内接線盒裏引出的導線分别按照家用電源箱端子說明連接。

2、GST-JA2200家用火災報警控制器採用壁挂式安裝

（1）安裝前準備：斷電情況下打開後殼，将手機卡（移動或聯通）正確安裝至家用主機主闆卡槽後将後殼安裝好
。

（2）檢查外殼各部分應完好無損，标識齊全。

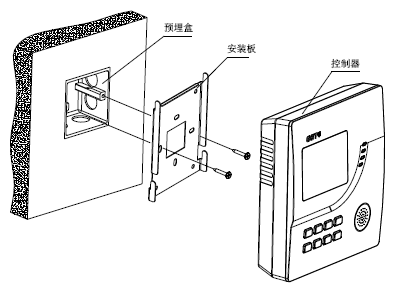

（3）用兩個螺釘将家用主機安裝闆固定在牆上的預埋盒上（注意家用主機安裝闆方向如下圖所示）。

（4）從安裝闆的進線孔中穿入電纜接在相應端子上，然後将家用主機與安裝闆向下卡接。

（5）拆卸時，向上托動家用主機，即可将其從安裝闆上卸下。

注意：安裝應滿足相應安裝規範的要求，並保證家用主機及電源箱外殼完好無損，遇到異常現象請及時通知安裝方進行處理。嚴禁帶電開蓋進行現場維修。

二、GST-JA2200家用火災報警控制器外接端子說明

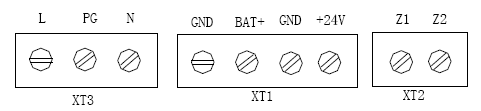

1、GST-DY-JA2200家用電源箱接線端子示意圖下所示：

接線端子說明：

L、PG、N：AC220V電源端子。

GND、BAT+：備電輸入端子。

GND、+24V：DC24V輸出端子。

Z1、Z2：無極性總線輸出端子。

布線要求
：

GND、+24V：採用阻燃BV線，截面積≥4.0mm2（豎井内幹線）或截面積≥1.5mm2（平面支線）。

Z1、Z2：採用阻燃RVS雙絞線，截面積≥1.0mm2。

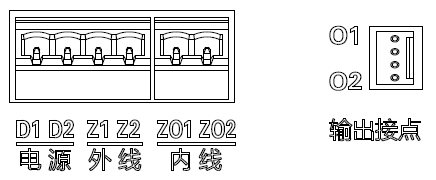

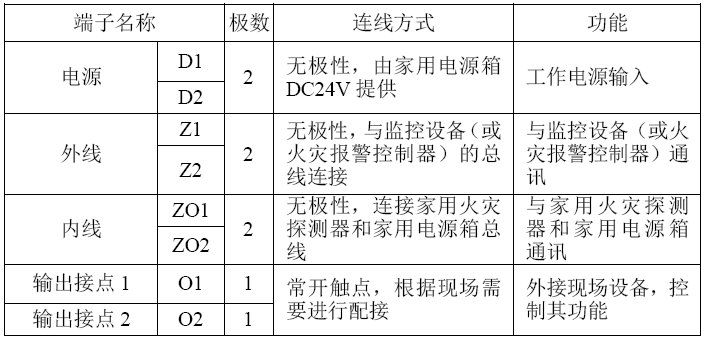

2、GST-JA2200家用主機接線端子示意圖下所示，具體接線說明如下表：

DC24V電源：採用阻燃BV線，截面積不小於1.5mm2；

監控設備總線
：採用阻燃RVS雙絞線，截面積不小於1.0mm2；

家用火災探測器總線：採用阻燃RVS雙絞線，截面積不小於1.0mm2；

2個輸出接點：常開，觸點容量爲2A/30VDC，據需要進行配接。
