GST-BT001M點型可燃氣體探測器結構特征、安裝與布線

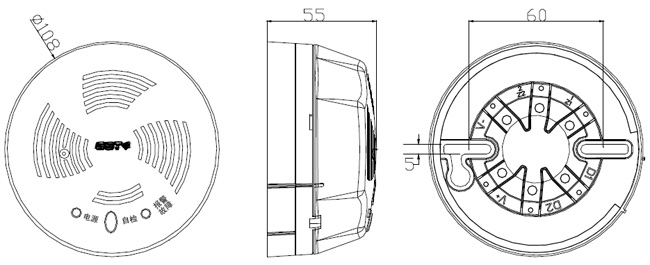

GST-BT001M點型可燃氣體探測器由兩部分構成
：探測器及底座，示意圖如圖1所示。

圖1 GST-BT001M點型可燃氣體探測器及底座

安裝與接線：

首先将GST-BT001M探測器底座固定在86H50預埋盒上，然後根據接線端子說明，将引線固定到底座上，再将探測器安裝到底座上，其安裝示意圖如圖2所示。

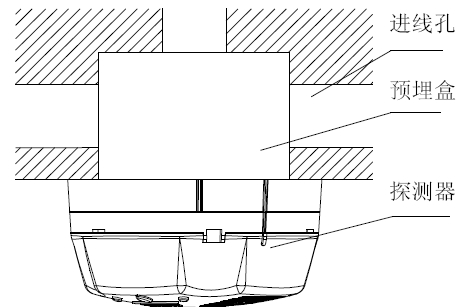

圖2 GST-BT001M點型可燃氣體探測器安裝示意圖

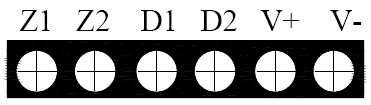

其對外接線端子示意圖如圖3：

圖3 GST-BT001M點型可燃氣體探測器對外接線端子示意圖

其中
：

D1、D2：接電源總線，無極性

Z1、Z2：接信号總線，無極性

V+、V-：接管道電磁閥，探測器連續報警3s～7s後，V+、V-之間輸出一個正向12V脈沖

布線要求：信号線Z1、Z2及V+、V-可選用截面積≥1.0mm2的阻燃RVS型銅芯線；電源線D1、D2、應選用截面積≥2.5mm2的阻燃BV型線。
