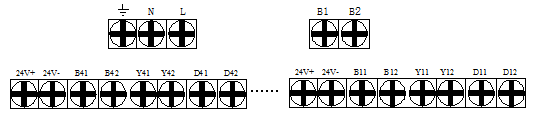

地
、N、L：交流220V電源接地線、零線、火線。

B1、B2：無極性二總線，連接火災報警控制器（聯動型）。

DN1、DN2（N=1～4）：電磁閥驅動信号，啓動時輸出DC24V電壓且-大3A的信号。

YN1、YN2（N=1～4）：壓力反饋信号，應輸入動合型（常開）幹觸點（無源）信号，其終端匹配電阻爲5.1kΩ/0.25W。

BN1、BN2（N=1～4）：輸出二總線，連接緊急啓停按鈕、聲光警報器
、氣體釋放警報器、輸入輸出模塊等總線設備。

24V+、24V-：DC24V輸出，爲現場的系統設備供電，可提供-大300mA電流輸出。
