GS-802S聲音底座結構特征、安裝與布線

1、聲音底座外形示意圖如下所示：

2、安裝方法：

警告
：安裝設備之前，請切斷回路的電源。

（1）安裝前首先應檢查聲音底座外殼完好無損，無明顯劃痕、變形等，标識應齊全。

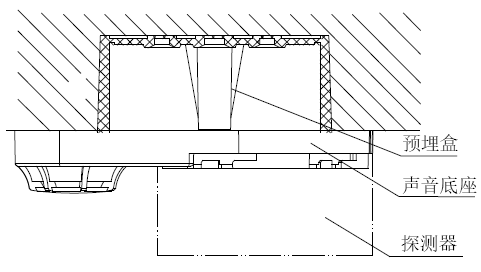

（2）聲音底座安裝示意圖如下圖：

将總線線纜從聲音底座中間圓孔穿過，用螺釘将聲音底座固定在預埋盒上，将總線線纜接在聲音底座Z1、Z2接線處，将配接的火災報警探測器卡接在聲音底座上。

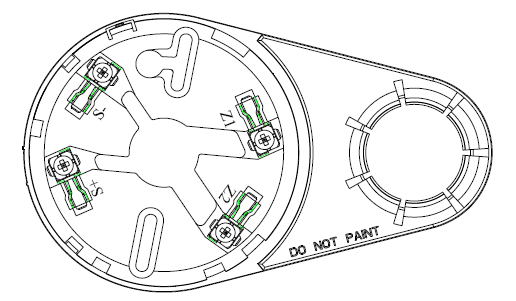

聲音底座端子示意圖如下圖：

3、接線說明如下：

Z1、Z2：接控制器兩總線，無極性；

S+、S-：接配接探測器報警輸出端口，S+接正極，S-接負極。

布線要求：信号總線Z1、Z2採用RVS雙絞線，截面積≥1.0mm2。
