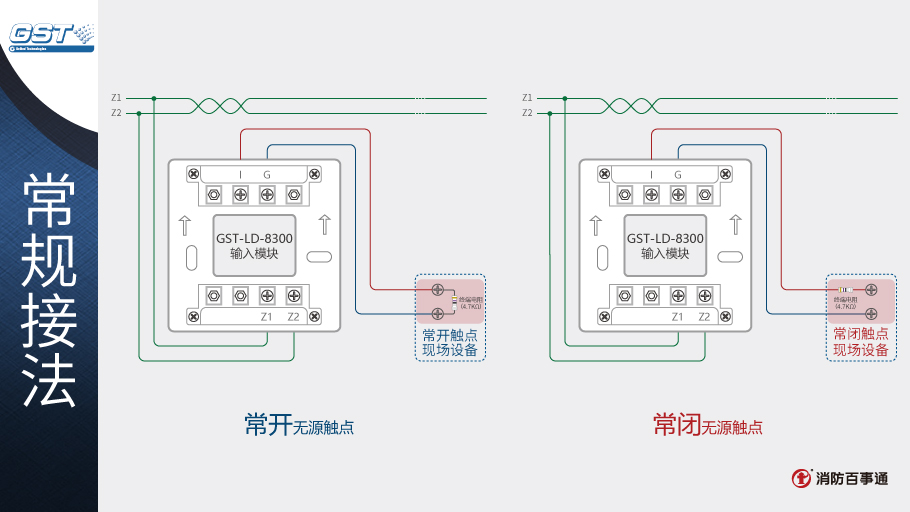

1.模塊輸入端如果設置爲“常開檢線”狀态輸入，模塊輸入線末端（遠離模塊端）必須並聯一個4.7kΩ的終端電阻。

2.模塊輸入端如果設置爲“常閉檢線”狀态輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

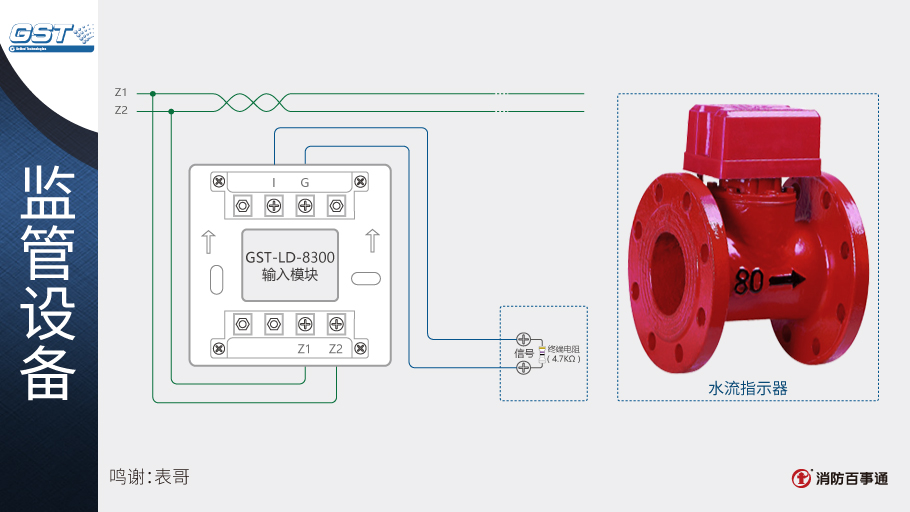

1.GST-LD-8300模塊主要用於配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信号閥及能夠送回開關信号的外部聯動設備等。這些設備接線方式基本相同。

2.設備動作後，輸出的動作信号可由模塊通過信号二總線送入火災報警控制器，産生監管信号，可通過火災報警控制器知道設備工作狀态。

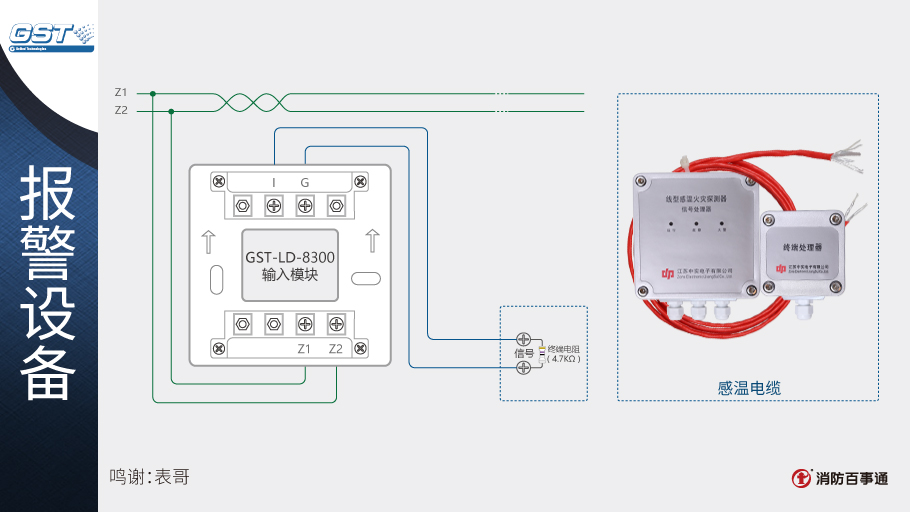

1.GST-LD-8300模塊主要用於配接現場各種火災探測器，如纜式線型感溫火災探測器（感溫電纜探測器）、火焰探測器、吸氣式感煙火災探測器等。這些設備接線方式基本相同，将探測器報警信号接入輸入模塊I、G端。

2.現場探測器設備動作後，輸出的動作信号可由模塊通過信号二總線送入火災報警控制器，産生報警，並可通過火災報警控制器來聯動其它相關設備動作。

1.信号總線Z1、Z2採用阻燃RVS型雙絞線，截面積≥1.0mm²。

2.I、G採用阻燃RV線，截面積≥1.0mm²。
