1、模塊輸入端如果設置爲“常開檢線”狀态輸入
，模塊輸入線末端（遠離模塊端）必須並聯一個4.7KΩ的終端電阻。

2、模塊輸入端如果設置爲“常閉檢線”狀态輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7KΩ的終端電阻。

1、以上兩種常規接法爲産品說明書中的标準接法，請按照接線圖接線，一旦接錯線，會有風險。

2、實際使用有源輸出時，經常把D1/D2其中之一與NO/COM其中之一短接，D1/D2與NO/COM中剩餘的兩個端子作爲輸出控制外部設備；其餘端子與圖紙接法一緻。

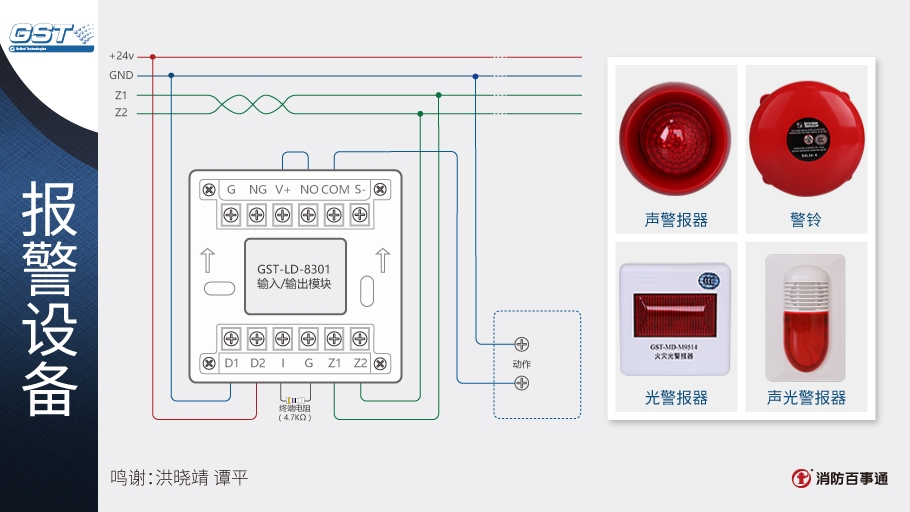

1、由於聲光、警鈴等設備無反饋信号，故模塊的反饋端I、G接4.7KΩ終端電阻。

2、注意用編碼器将模塊設置成自反饋，模塊電源端和信号端均爲無極性。

3、對於控制需要區分正負極性的聲光警報器
，還需要注意區分正負極性，不能接反。

4、點擊查看：GST-LD-8301輸入/輸出模塊怎麽設置自反饋？

1、模塊電源端和信号端均爲無極性，排煙口無源常開反饋信号接入模塊的輸入端。

2、終端電阻接在排煙口反饋端，而非模塊I、G端子，否則失去檢線作用。

3、排煙口平時常閉，發生火災時，煙、溫感探頭發給控制中心火警信号，控制中心送DC24V電源給排煙口執行器，使排煙口迅速打開，也可手動打開進行排煙。

4、風口控制有種特殊情況，就是控制端也要檢線
，有的風口脫扣動作後，會自動斷開控制回路，模塊檢測不到線圈電阻就會報故障。所以這種執行器要在控制端並聯4.7KΩ電阻。

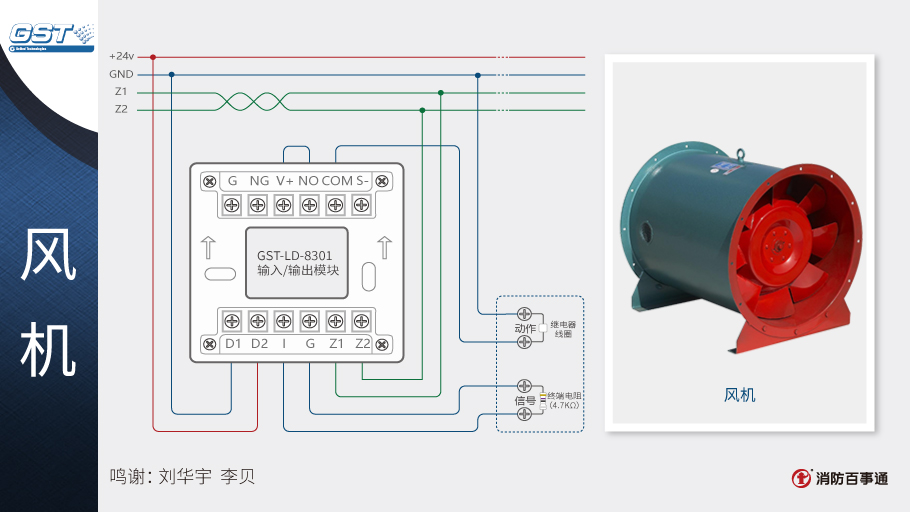

1、模塊的反饋端I、G需接4.7KΩ終端電阻。

2、由於海灣直接控制盤可以進行自動聯動，故多數情況下排煙風機、送風機、消防泵、噴淋泵、雨淋電磁閥、水幕電磁閥、預作用電磁閥等需要直接手動控制的設備隻需要連接直接控制線路即可。

1、該模塊電源端和信号端均爲無極性，無源常開反饋信号接入模塊的輸入端，否則就失去瞭檢線作用。

2、電梯聯動受控信号並非都爲無源，現場以具體設備參數確定，建議加直流24V繼電器轉換一下。

3、部分電梯控制箱因其採用比較器或邏輯電平類輸入、啓動電流微小，容易受到線路或空間幹擾自身産生誤動作，不建議使用。如果必須使用，應參照被控設備的說明書在被控設備内並接電阻（一般可以在控制端和控制地間加4.7KΩ電阻）或在模塊和被控設備間加中間繼電器解決。

1、8301當做8300使用時D1、D2也是要連接24V電源的，否則會報故障。模塊電源端和信号端均爲無極性。

2、海灣8301模塊輸出端具有檢線功能，如果不接負載會報故障，所以利用這種接法在輸出端接一個電阻作爲模拟負載，輸入端直接連接外部需要反饋信号的設備。

3、在設備動作後，8301可能會有啓動現象，負載電阻容易出現老化或者擊穿現象。

4、在實際工程中不建議将8301直接當做8300使用。

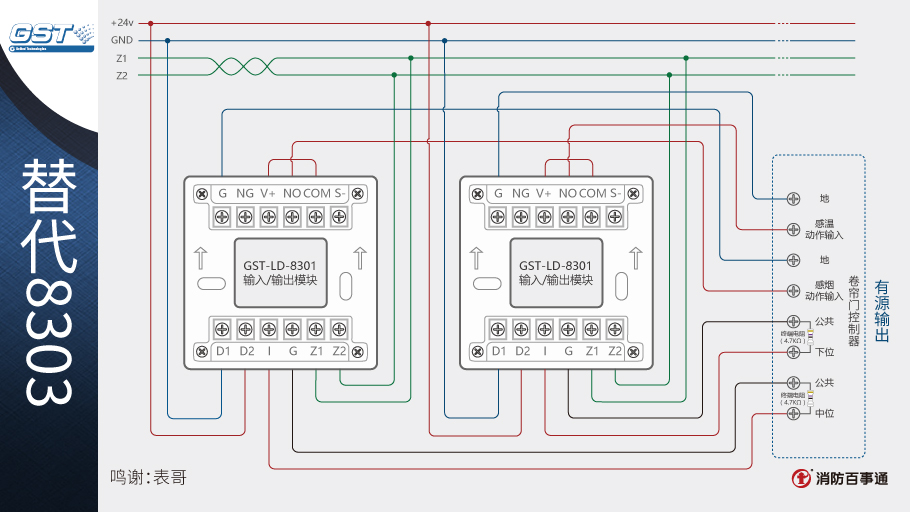

1、海灣8301模塊可以替代海灣的8303模塊控制防火卷簾，兩個8301模塊相當於1個8303模塊。

2、疏散通道上設置的防火卷簾由防火分區内任兩隻獨立的感煙火災探測器或任一隻專門用於聯動防火卷簾的感煙火災探測器的報警信号聯動控制防火卷簾下降至距樓闆面1.8m處；任一隻專門用於聯動防火卷簾的感溫火災探測器的報警信号聯動控制防火卷簾下降到樓闆面。

3、非疏散通道上設置的防火卷簾由防火卷簾所在防火分區内任兩隻獨立的火災探測器的報警信号，作爲防火卷簾下降的聯動觸發信号，並聯動控制防火卷簾直接下降到樓闆面。

4、部分防火卷簾控制箱因其採用比較器或邏輯電平類輸入、啓動電流微小，容易受到線路或空間幹擾自身産生誤動作，不建議使用。如果必須使用，應參照被控設備的說明書在被控設備内並接電阻（一般可以在控制端和控制地間加4.7KΩ電阻）或在模塊和被控設備間加中間繼電器解決。

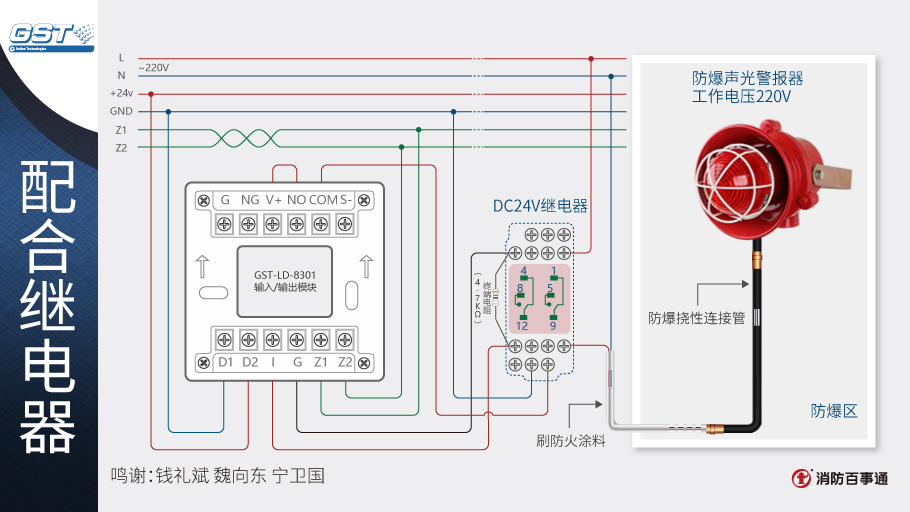

1、模塊電源端和信号端均爲無極性，電阻不可直接接在模塊I、G端。

2、利用繼電器實現控制強電（如交流220V）設備，此接線重點在於繼電器的應用，繼電器需要根據所接設備的具體參數進行選型，管路布置依據項目設計圖紙爲準。

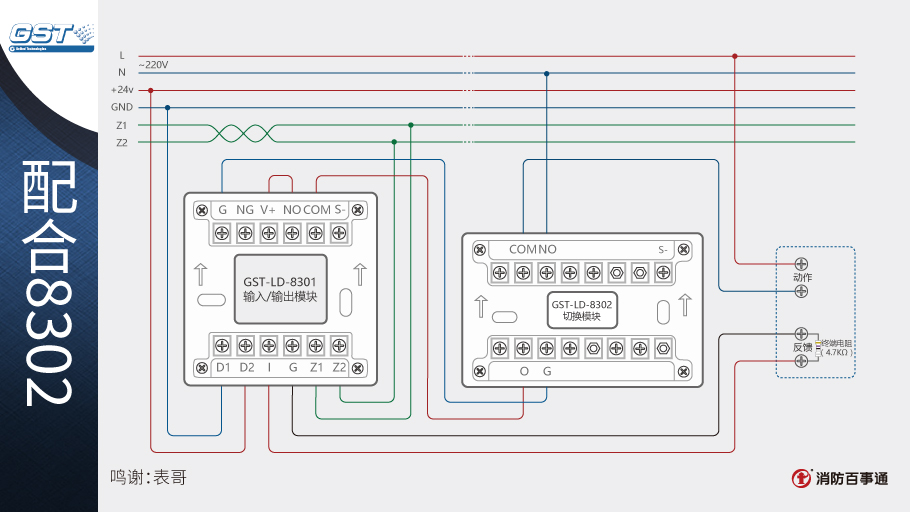

1、模塊電源端和信号端均爲無極性。

2、實現對現場大電流（直流）啓動設備的控制，對交流220V設備的轉換控制。

3、8301配合8302模塊控制現場強電設備，以防由於8301直接控設備造成将交流電源引入控制系統總線的危險。此處8302模塊就相當於繼電器的作用。

1、信号總線Z1、Z2採用阻燃RVS型雙絞線，截面積≥1.0mm²。

2、電源線D1、D2採用耐火BV線，截面積≥1.5mm²。

3、G、NG、V+、NO、COM、S-、I採用阻燃RV線，截面積≥1.0mm²。
