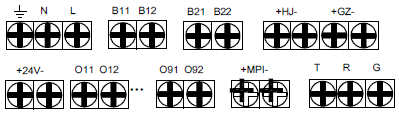

地線、N、L：交流220V電源輸入，其中地線爲保護地線；

　　B11、B12：TC-BUS-PDC總線；

　　B21、B22：TC-BUS-PDC環形總線；

　　24V-、24V+-：對外24V電源輸出，-大輸出電流300mA；

　　HJ-、HJ+：火警信号輸出，DC24V有源輸出，-大輸出電流150mA；

　　GZ-、GZ+：故障信号輸出，DC24V有源輸出，-大輸出電流150mA；

　　ON1、ON2（N=1～9）：直接控制盤控制信号輸出，無極性；

　　MPI-、MPI+：TC-BUS-MPI總線；

　　T、R、G：RS232接口，配接圖形顯示或火災傳輸設備
