1、安裝方法

　　根據現場情況,用M6膨脹螺釘通過探測器固定爪,将防爆外殼固定在頂棚上。電纜的引入裝置採用壓封膠圈結構，電纜外徑約爲8mm,電纜的防爆進線口爲M22×1.5内螺紋。探測器安裝示意圖如圖所示。

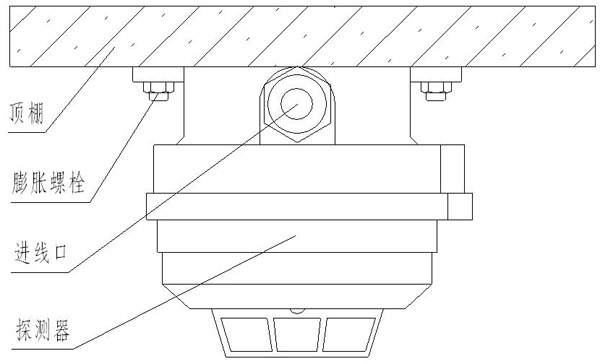

JDXT-YW-1探測器安裝示意圖

　　2、接線：
松開探測器外殼固定螺釘，打開隔爆腔，将試驗用線去掉，用直徑約爲8mm的電纜作爲系統用線。

　　将DC24V電源線從一側進線口串入，接在線路闆的輸入端子D上（無極性）；K爲常開無源觸點，B爲常閉無源觸點。見接線圖。


JDXT-YW-1複合感煙感溫火災探測器接線端子示意圖

　　B、G爲常閉觸點；G、K爲常開觸點；D、D爲DC24V電源(無極性)

　　電纜選用：+24V/GND宜選用截面積S≥1.5mm2通用電纜

　　輸出無源觸點開關量根據需要自定

　　電纜引入：ⅡB級採用封口螺帽壓緊密封圈結構，ⅡC級採用密封填料函結構
