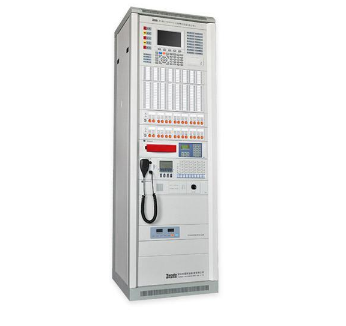

1、總線盤

A、故障現象：總線盤不能登錄

故障分析：

1、檢查485通訊線是否接在485-1上，A、B線是否接反；

2、檢查485通訊線電壓是否正常，正常電壓爲3V左右；

3、檢查24V電源是否正常；

4、單獨接一個總線盤檢查是否可以正常讀寫地址，重新編寫一個地址（總線盤地址範圍157-188）；

注：總線盤地址修改的操作步驟先進入總線盤設置菜單，輸入相應的盤号，按F1發送，發送成功後，再按“需要修改地址總線盤”的--豎列的第1、2個按鍵，當總線盤的燈全部閃亮以後說明寫入地址成功

5、總線盤損壞
，更換總線盤。

B、故障現象
：啓動不瞭現場的聯動設備

故障分析
：

1、在主機設備定義中檢查所要聯動設備的二次碼，和總線盤上相對應的點位所定義的二次碼是否相同；

2、在主機登錄信息中查詢現場的聯動設備是否正常登錄，現場聯動設備24V電源是否正常；

C、故障現象：啓動“A号”鍵，其它的“B号”鍵也同時啓動

故障分析：

1、檢查定義的A号、B号按鍵的二次碼中是否有使用通配符“*”号；

2、檢查A号、B号鍵中的定義是否存在包含與被包含的關系；

2、多線盤

A、故障現象：不能登錄

故障分析：

1、檢查485通訊線是否接在485-1上，A、B線是否接反；

2、檢查485通訊線電壓是否正常，正常電壓爲3V左右；

3、檢查24V電源是否正常；

4、單獨接一個總線盤檢查是否可以正常讀寫地址，重新編寫一個地址（多線盤的地址範圍爲84-115）；

5、多線盤通訊卡壞，更換通訊卡。

注：多線盤地址算法；

ON位置代表1（取值爲二進制位值×1），OFF爲0（取值爲二進制位值×0）.所有的位值總和後再加1即爲實際地址值。位值表如下：

開關位 7 6 5 4 3 2 1

ON值 64 32 16 8 4 2 1

OFF值 0 0 0 0 0 0 0

表1 撥碼開關權值表

如：7、5、1撥到ON時，其地址值爲：權值總和+1=64+16+1（權值總和）+1=82。

B、故障現象：多線盤上的多線點按下後，在控制器上均沒有多線點的顯示啓動和反饋信息。

故障分析
：新擴展的8個點的多線盤的驅動闆上插針A1~A7上的短路套未加。

（注：--塊驅動闆短接A1、第二塊驅動闆短接A2依次類推）

C、故障現象：多線盤的多線點故障燈常亮，控制器上顯示多線點報輸出故障。

故障分析：多線上的多線點報輸出故障是因爲多線點的控制輸出端沒有通過檢線電壓，檢查多線點的控制輸出端是否有負載，如4.7K電子，TX3119終端器等；

3、電源盤

A、故障現象：電源的數碼管上面顯示“Err”故障

故障分析：a、輸出電壓低於16V或高於30V時會顯示“Err”故障

B、故障現象：控制器上顯示線路故障

故障分析：電源的輸出端短路、過流、欠壓、輸出線路保險絲熔斷時會出現線路故障；

4、廣播模塊

故障現象：報輸入線故障：

故障分析：控制器對廣播模塊的輸入線有一個36V的檢測電壓，當檢測不到36V電壓時，模塊将會報輸入線故障；

解決方法
：1、可以将廣播模塊設置成不檢線（模塊的版本必須是在V1.2以上，包含V1.2版本）

          2、可以在廣播設置的菜單中，将控制器的檢線模式設置模式1（及控制器不檢測廣播模塊的輸入線）

注：模式二爲檢線模式（若使用恒業的廣播則會有檢線電壓）

5、TX3923輸出接口模塊

故障現象：控制器上顯示00125301輸出線故障

故障分析：1、檢查控制器上的TX3923輸出接口模塊是否接10K/w檢測電阻:

          2、TX3923輸出接口模塊損壞；

6、控制器的版本号的查看，進入第三菜單“登錄結果查詢”，在第三菜單的頁面中按“+”号鍵，即可在此頁面的右上角查看到控制器的版本号。

7、擴展插箱短路套的跳法

主插箱不需要跳短路套（1—16回路）；

1号擴展插箱  短接此插箱中的每個插槽中的A4、B4（17—32回路）；

2号擴展插箱  短接此插箱中的每個插槽中的A5、B5（33—48回路）；

3号擴展插箱  短接此插箱中的每個插槽中的A4、A5、B4、B5（49—64回路）；

8、TX3816設計工具

A、故障現象：不能把控制器裏面的數據上傳到電腦中

故障分析： 1、TX3816設計工具的版本太低，更新版本；

          2、TX3816設計工具安裝過程中有文件受損，重新安裝一次軟件；（注：安裝過程中将電腦中的殺毒軟件關閉）

B、故障現象：從電腦上下載數據到控制裏裏，電腦上顯示下載成功但主機裏面查詢不到

故障分析：數據下載不成功，将控制器重新開關機，再打開軟件重新傳輸一次數據；

C、故障現象：定義總線盤在輸入啓動範圍時不能輸入“*”号

故障分析：說明軟件版本過低，更新軟件版本；

9、CAN總線聯網的注意事項：

1、通訊卡中的一個3P端子，此端子的兩側标有“Y”、“N”，聯網時需要将“Y”與中間的端子用短路套短接；

2、從TX3913總線濾波器（CAN輸出接口模塊）輸出的電壓一般爲3V左右；

3、控制器的聯網方式必須爲“手拉手”方式；

4、聯網台數少於8台時，在-末端控制器上並一個120歐的電阻；

5、當聯網台數大於8台時，需要加配一台TX6220CAN總線交換機，且在每個支路-後一台控制器上並上一個120歐的電阻；

6、集中機與區域機的通訊速率必須保持一緻，通訊速率的選擇從5Kbps到200Kbps（注：波特率越小通訊距離越遠，通訊越穩定但通訊速度慢，波特率越大通訊距離越近，通訊容易受幹擾但通訊的速度快）
