智慧管廊簡介

城市地下綜合管廊-近得到瞭大力發展，全國綜合管廊項目也在如火如荼的進行，而智慧管廊是在各個管廊議題中經常拿出來說的。智慧管廊是以各類智能化監控設備爲基礎，數據融合分析應用爲手段，結合智能傳感、3S（GIS、GPS、RS）和三維建模等技術，實現對管廊各類信息的快速、準確、可靠的收集與處理，並在統一的信息管理平台上展現和操作
。

建設理念

　　智慧感知：運用先進的傳感和傳輸技術，全面感知管廊關鍵信息，對影響管廊正常運轉的事故進行預警，實行超前控制。

　　智慧管理：利用雲計算、虛拟現實和物聯網等先進技術
，建立統一的智能監管平台，實現智慧化管理，提高運維效率。

　　智慧決策：通過對海量數據進行分析挖掘，結合邏輯關系模型
，萃取其中的有效信息，爲運維決策提供有效輔助，提升管理水平。

功能特點

　　●實現對管廊各方面信息的可信監控

　　對水、電、氣、熱
、通信等城市工程管線的實時全面監測；

　　對機電設備運行狀态的可靠感知及遠程控制；

　　針對燃氣艙
、雨污艙特别設計的隔爆兼本安一體型設備，實現爆炸氣體的不間斷實時監測。

　　●構建完善的安防策略

　　由電子井蓋、紅外對射、生物感應、視頻偵測共同組成多級安全防線；

　　實現全天候的防意外闖入提示和實時入侵報警。

　　●基於大數據分析的故障預警

　　通過大數據挖掘技術
，對數據趨勢走向和異常變化進行預判，對可能發生的故障進行提前預警。

　　●“一張圖”模式直觀展現

　　将管廊各類信息通過“一張圖”模式統一展現；

　　支持3DGIS，對管廊内部進行360度直觀展示；

　　将虛拟現實技術和遠程控制技術相結合，實現自主漫遊和設備遙控。

　　●基於标準協議的開放式系統

　　支持通用接口協議，便於系統擴容或接入更高一級的系統平台；

　　支持國内外大部分主流通信協議，便於系統集成及擴展；

　　採用模塊化設計，分散控制與集中控制相結合，适合不同規模及類型的監控需求。

　　●高可靠性

　　符合工業标準的産品設計，保障惡劣環境下可靠運行；

　　支持有線與無線相結合的冗餘通信網絡，保障通信可靠性。

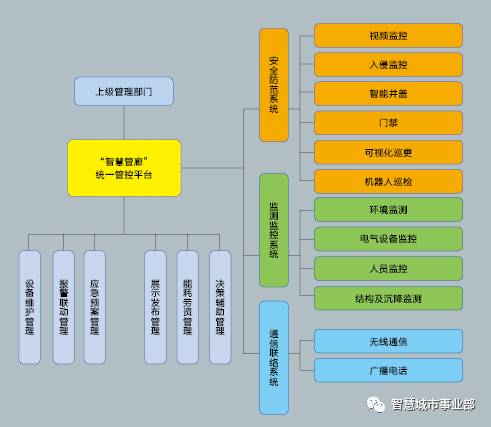

子系統簡介——安全防範系統

　　●視頻監控

　　通過採用低照度高清網絡攝像頭結合硬盤錄像機，可實現視頻實時監測、錄像查詢、移動偵測等功能
，監測範圍覆蓋管廊内所有重要節點，包括：人員出入口、投料口、通風口、引出段等。

　　●入侵監測

　　在管廊内重要節點：人員出入口、投料口、通風口、引出段等，設置紅外微波探測器和聲光報警器，對出入人員進行監測，從而實現非授權進入報警。

　　●智能井蓋

　　智能井蓋設置於管廊逃生口
、檢修井，通過遠程控制對井蓋進行上鎖、解鎖，從而防止非授權人員的進入。同時井蓋可将工作狀态反饋給監控中心，實現入侵報警、防盜、防拆等功能。

　　●門禁

　　門禁系統可對進出管廊重要區域的人員進行記錄和權限控制，可與視頻監控系統和消防報警系統等實現聯動控制功能。當有火警時，門禁系統根據事先定義的路線，打開消防區域電動門鎖，以便人員及時疏散。

　　●可視化巡更

　　可視化巡更系統利用智能手機作爲巡檢儀，通過WIFI無線網絡将巡更信息實時上傳到服務器，確保巡檢人員到位。並可實時接收監控中心下發的任務指令，根據監控中心的指令實時生成巡檢任務，有效提高巡檢班組的工作效率，使巡檢工作變的可視可見。

　　●機器人巡檢

　　以智能軌道式巡檢機器人爲核心，攜帶各類環境傳感器、熱成像儀、攝像頭、機械臂等裝備，通過WIFI網絡實時将數據傳送至監控平台，實現對管廊環境與設備的24小時不間斷監控，並可攜帶滅火彈、堵漏劑執行滅火堵漏任務。

子系統簡介——監測監控系統

　　●環境監測

　　對管廊内各類環境參數進行實時監測，並對異常信息進行告警提示，保障人員安全和管廊的正常運行。

　　●電氣設備監控

　　針對管廊内通風機、排水泵、照明設備、管路閥門、配電櫃等電氣設備進行實時在線監測和控制，並可與環境監測系統、安全防範系統、消防系統等子系統進行數據交互，實現聯動互控。

　　●人員監控

　　通過安裝在管廊内的讀卡器，實時讀取入廊人員随身攜帶的定位标示卡信息，從而實現對入廊人員位置、數量、身份的識别，並能夠準確的将管廊内人員的動态情況反映到監控中心，使管理人員能夠随時掌握管廊内人員的運動軌迹，以便於進行更加合理的調度管理。

　　●高壓電纜監測

　　由分布式光纖測溫（DTS）、局部放電監測、護套環流監測等功能模塊組成，通過完善的狀态監測，以及對監測數據進行分析和評估，爲高壓電纜提供預防性維護意見。

　　●結構及沉降監測系統

　　管廊沉降在線監測系統通過在管廊内壁安裝壓差式形變傳感器對管廊本體的沉降進行監測，採用裂縫計對頂管與标準段處的平面位移進行監測。系統根據獲取的數據，對影響管廊結構安全的超限指标進行分析並實時報警，及時發現病害並判斷其安全狀況，以便及時採取措施，保障管廊結構穩定。

　　●通信聯絡系統

　　通過在管廊内設置固定電話、擴播喇叭、無線AP、智能移動終端等設備，可實現巡檢人員之間和巡檢人員與監控中心之間的有線及無線實時通信。
