一
、概述

冷庫中的吸氣式感煙火災探測報警系統（俗稱空氣採樣式煙霧探測系統）需要專門的技術，在這個方面消防規範、标準或規則中還沒有規定。

本指南用於幫助設計者針對冷庫這種特殊的環境條件設計-有效和-可靠的煙霧探測系統。我們總是敦促設計者使其設計的空氣採樣式煙霧探測系統達到或超過--消防規範、标準或規則的規定，但在這一應用中，要做到這一點相當困難。當設計不能滿足一般公認的參數指标時，設計者應該與用戶、保險公司或權威機構針對其中的難點進行讨論。以下吸氣式感煙火災探測器以GST-HSSD（編輯注：此型号目前已經停産，實際可用其他型号替代）爲例。

安裝在冷庫中的吸氣式感煙火災探測器

二、冷庫中的典型應用

採樣系統應安裝在冷庫内。建議使用ABS或薄不鏽鋼材料。PVC-u材料不太合适，因爲這種材料在低溫下會變脆。

注意: 如果安裝金屬管採樣網絡，則必須接地。

採樣管系統應安裝在距離建築結構盡可能遠的位置。接觸或距建築結構近的地方，很容易凝露或結冰。盡管冷庫中的工作溫度一般都低於0°C，但仍會因熱的輻射、對流或傳導産生很大的溫差
。

冷凍裝置會間歇性地發送遠遠低於冷庫設計工作溫度的冷空氣，約-35至 -40°C。如果採樣管系統直接安裝在這一冷氣流中，就會變得非常冷。冷凍裝置不工作時採樣管需要一定時間才能達到冷庫溫度
，因此有可能會結冰。建議在安裝採樣管時，盡量避開這一冷氣流。

採樣孔應打在採樣管的側面，這樣凝露或冰霜不易積聚。如果打在採樣管底部，則很容易被堵住。

採樣管應離頂棚或牆壁至少300 mm，以減少從這些表面傳導的熱量。

應考慮監控返回冷凍裝置的氣流。可以利用這一氣流将煙霧送到採樣系統。但要注意這一氣流不是連續的，不能隻依靠它傳送煙霧。應該與用戶、顧問或保險公司一起確認。

GST空氣採樣式感煙火災探測報警器必須安裝在冷庫外面，因爲該裝置的設計不能滿足在低於0° C的溫度下連續工作的要求。如果安裝在冷庫外牆或頂棚上，應使用隔熱木闆将探測器與其表面隔開（如50mmx50mm的軟木），因爲有時候這些表面可能會凝露。如果探測器安裝在外面，則應安裝於合适的防護外殼内，避免露天氣候的影響，外殼必須設置能使排氣管返回被保護區域通道。

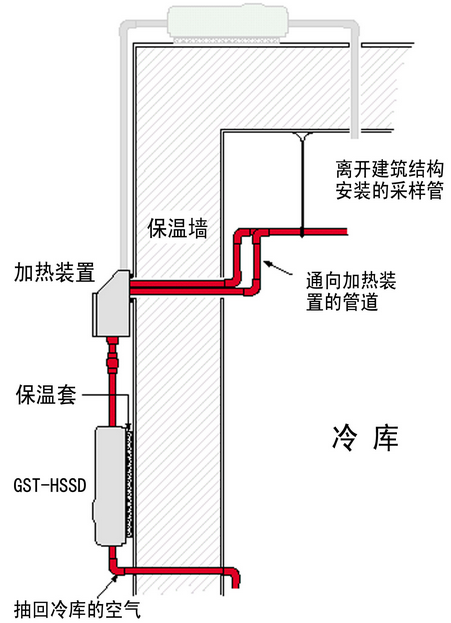

冷庫中採樣管，加熱箱和吸氣式感煙火災探測器的相對位置

在採樣管離開冷庫的位置應安裝一個空氣加熱器（見下圖）這樣冷凍的採樣管不會暴露在冷庫外的高溫空氣中。如果暴露在空氣中，則會産生大量的凝露，特别是在濕潤的環境中。這樣會形成一個冷凍/融化的循環，如果不認真處理，則會對安全正常工作造成威脅。空氣加熱器會提高採樣空氣及管道溫度防止表面凝露。經驗證明基本的跟蹤加熱不适於運行在遠低於0° C的條件下的冷庫，表面凝露收集器也是這樣，尤其是沒有任何措施處理這些收集起來的水時。

連接加熱器的採樣管應水平或傾斜。這樣會阻止露珠流回採樣管，重新結冰，導緻堵塞管道。

如果冷庫周圍沒有維修空間，加熱器應安裝在避免氣候影響的防護箱内，探測器可安裝在頂棚上的維修空間。不要将加熱器安裝在冷庫的頂棚上，這樣可能導緻的一些問題，我們将在“可避免的問題”一節中介紹。



典型冷庫吸氣式感煙火災煙霧探測

如果沒有維修空間，加熱器和GST空氣採樣式感煙火災探測報警器都可以安裝在建築物牆上的避免氣候影響的防護箱内。

GST空氣採樣式感煙火災探測報警器應接一個排氣管，用於将採樣的空氣送回保護區域。這樣能避免冷庫和周圍區域的壓力差反過來影響通過探測器的氣流。

空氣加熱器需要使用AC電源，建議對其工作狀态進行連續監控。爲此，要求廠家配備溫度調節裝置，並安裝在氣流進入GST空氣採樣式感煙火災探測報警器的位置。此開關的輸出可用於故障報警。

必須考慮溫度變化對採樣管的影響。在新建的冷庫中，採樣管安裝時的溫度可能是，例如，15°C。冷庫開始運行時，同樣的管道工作溫度通常在-35°C。溫差50°C。因此在安裝時就應根據採樣管的線性膨脹系數採取适當措施以保證-終安裝長度。這些措施應包括：保證管道支架能夠活動，或爲較長的管道加上伸縮管。

例：ABS材料的線性膨脹系數是每攝氏度每米10.1 x 10-5。則40米長的ABS管道溫度降低到50°C時的計算方法如下。

10.1 x 10-5 x 50°C x 40m = 2000 x 0.000101 = 0.202 m.

管道長度會縮小202 mm. (8")。

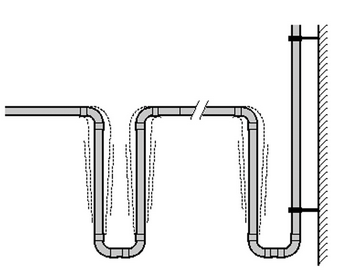

 伸縮組件。使較長和主採樣管道能夠伸縮而不會彎曲

三、用於低溫環境場所的空氣加熱器

GST空氣採樣式感煙火災探測報警器不适於安裝在環境溫度低於0°C的地方(探測器短時-低工作溫度爲-10°C）。如果保護區域的溫度持續低於這一溫度，GST空氣採樣式感煙火災探測報警器必須安裝在保護區域以外。空氣加熱組件通過自我調節元件對來自保護區域的冷空氣進行加熱。這樣就能減少保護區域以外的採樣管的凝露問題。對空氣樣品進行加熱也能保證GST空氣採樣式感煙火災探測報警器在規定的溫度範圍内工作並消除其表面凝露。



加熱裝置

3.1 元件

薄鋼闆殼及活動的蓋
。表面爲鈍化鋅闆。

自我調節加熱元件- 230 V.AC 60/200 W。

入口- 4 x 3/4英寸外螺紋管接頭。(25mm可選)。如果使用金屬採樣管，則可改爲相應接頭。

出口- 2 x 3/4英寸外螺紋管接頭。

密封進線管。

陶瓷接線盒。

3.2 安裝

加熱組件-好應安裝在離GST空氣採樣式感煙火災探測報警器約300mm的位置。爲簡化連接，應使用線狀插座。

加熱裝置的位置確定後，應向保護區域採樣管入口相應位置鑽一個孔，這個孔不應大於105 mm x 105mm。

加熱箱不應安裝在冷庫頂棚上而讓管道自下而上接入。可能的結果是接到加熱箱的管道被冰堵塞。詳細說明請見可避免的問題一節。

如果安裝的位置有楞或不平，在冷庫牆上安裝一塊安裝闆。安裝闆和牆壁間應完全密封。

将加熱器放在安裝闆上，标出安裝孔的位置。

将加熱器固定在選定的位置。

用連接管将ABS採樣管接到入口處。(如果採樣管使用其它材料則有必要在固定加熱器前裝好套管)。給不使用的入口加蓋或堵住可保證密封，不易斷開。

用專用的隔熱材料将進入冷庫的孔堵好。

将加熱組件與GST空氣採樣式感煙火災探測報警器的兩個入口連接。

用3芯1.5mm耐熱花線或MICV爲加熱器供電。爲簡化機殼内的接線，建議暫時将陶瓷接線盒的螺絲擰開。



供電電源應爲230V.AC電源，自複熔絲爲3.0 Amps。(可與GST空氣採樣式感煙火災探測報警器的供電電源相同)。加熱組件必須接地。

3.3 監控

爲監控加熱器的工作情況，提供瞭一套溫度自動調節裝置，監控離開空氣採樣扇的空氣溫度。如果加熱器沒有工作，溫度自動調節裝置的觸點閉合並發出一般故障信号。當GST空氣採樣式感煙火災探測報警器與模拟編碼火災自動報警系統連接時，可利用消防模塊（監視模塊）進行故障報警。

3.4 可避免的問題

以上建議可能隻給安裝人員提供瞭有限的選擇。 這些都是經過仔細研究的，因爲許多構建採樣管網絡的常規技術在這一應用場所都可能出現問題。

經驗證明有一條路線無論如何都應避免，就是将採樣管從冷庫内垂直通到冷庫隔溫層外的溫暖區域。這種做法的結果是導緻管道結冰堵塞。這種情況發生的速度取決於進入冷庫的空氣的相對濕度、空氣中的結冰顆粒及冷庫和周圍環境的溫差。

如果能保證冷庫内的空氣不結冰，這種現象就不會發生。但是不太可能做到，因爲每一次開門都會有潮濕空氣進入冷庫。

延伸採樣點對堵塞尤其敏感，因爲其直徑相對較小。所以建議不要使用延伸採樣點。

在冷庫外，管道外表面也會産生大量凝露。這很難控制，而且如果不去管它，還會對安全和正常工作造成威脅，並影響冷庫的結構。
