電氣火災監控系統一般安裝在電路系統的配電箱中，用於監控電路中的剩餘電流以及線纜溫度，從而確定是否有發生電氣火災的威脅，並及時預警；電氣火災監控系統一般由電氣火災監控系統主機
、電氣火災探測器和剩餘電流互感器組成。

那麽剩餘電流到底是什麽呢？如果在低壓配電線路中各相（含中性線N）電流矢量和不爲零，那就說明線路中存在剩餘電流。剩餘電流探測器的作用就是及時檢測到剩餘電流，杜絕因爲漏電引發的危險。

剩餘電流互感器是一個信号檢測元件，用來檢測一次線路中的剩餘電流，檢測線纜採用空心式的環形互感器，檢測銅排採用空心矩形互感器。安裝時，把三相四線一次回路全部穿過零序電流互感器來檢測一次回路中電流的矢量和。

當三相電路中發生電擊事故、設備漏電、接地故障或三相對地洩漏電流不平衡時，通過剩餘電流互感器的電流矢量和不爲零，剩餘電流探測器就採集到該剩餘電流信号。

1. 電氣火災監控系統在TT系統中的使用方法
：

• 剩餘電流互感器-好設置在空氣開關進線上端，避免将來使用時在下端接線不規範造成誤報警。

•A、B、C、N四條線纜必須同時同向穿過剩餘電流互互感器，PE線不得穿過互感器。

• 配電箱出線的N線嚴禁與任何PE線搭接或重複接地，不得在剩餘電流互感器前搭接N線

• 出剩餘電流互感器後的線路必須是獨立的，不得與保護區域以外的其他線路（配電箱）“共零”或有任何電氣連接。



2. 電氣火災監控系統在TN-S系統中的使用方法：

• 保護線PE不得通過剩餘電流互感器

•N線與PE線不能混用，不得重複接地

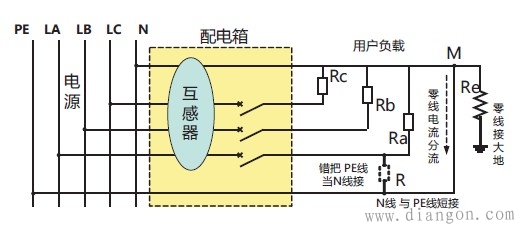

電氣火災監控系統在TN-S系統中的常見錯誤接線：

•N線與PE線在M點碰接，造成零線重複接地，零線電流分流，沒有全部經互感器返回，造成誤報警。

• 零線絕緣劣化、接頭包裹不嚴、裸線碰地、碰外殼等造成電流分流，屬零線漏電報警（下圖中虛線示意）

• 施工中N線與PE線混用（或搭錯母排），錯誤将PE線當零線接入，人爲造成漏電（下圖中R負載情形）



3. 電氣火災監控系統在TN-C系統中的使用方法：

• 應将TN-C系統改造成TN-C-S系統後在接線

• 應在剩餘電流互感器前分出PE線（圖中虛線），即剩餘電流互感器應該接在N線與PE線分開部分



4. 電氣火災監控系統在IT系統中的使用方法：

由於IT系統自行成一個封閉系統，在特殊情況下使用，且安全性能高；一般在IT系統中，不採用剩餘電流探測器作爲人身電擊和電氣火災的保護措施。
