一、JB-QG-TS3200火災報警控制器産品特點
1.标準立櫃式結構,模塊化設計,可靈活配置電源盤、總線制操作盤、直接控制盤、消防廣播系統、消防電話系統等組成大型火災報警系統。
2.JB-QG-TS3200火災報警控制器採用具有自主知識産權的TC-BUS總線通信協議,實現可供電的大電流無極性二總線通信,可實現火災顯示盤、聲光報警器、輸入輸出模塊等二總線通信,不需外加電源,具有經濟、布線方便、抗幹擾性強、驅動能力強的特點。
3.報警、故障、反饋等信息的快速上傳,上傳時間小於1s。
4.超寬範圍工作電壓,-高可達AC420V。
5.JB-QG-TS3200火災報警控制器能夠查詢感煙類探測器的污染程度,觀察升煙曲線。
6.JB-QG-TS3200火災報警控制器能夠查詢感溫類探測器的當前溫度及升溫曲線。
7.大容量,-多可控制20個回路,每個回路252個設備,總容量達到5040點。
8.7英寸彩色大屏幕液晶顯示器,全漢字操作菜單,信息顯示直觀,操作方便。
9.聯網功能,實現火警信息、聯動信息的組網傳輸和操作,可外接圖形顯示裝置等設備。
10.極強的現場編程能力,支持聯動關系的預編程和現場下載。
11.完善的系統防護設計,具有短路、斷路、過流及抗雷擊保護
二、JB-QG-TS3200火災報警控制器産品參數
| 型号 | JB-QG-TS3200 |
| 主電電源 | 額定電壓AC 220V 電壓範圍AC176V~420V |
| 備電電源 | 12V/24Ah×4鉛酸電池 |
| 液晶規格 | 800×480,7英寸彩色液晶屏 |
| 容 量 | 20回路,每回路-多可挂接252個節點設備 |
| 外形尺寸 | 1715mm×550mm×460mm |
| 使用環境 |
溫度:0℃~+40℃ 相對濕度≤95%,不凝露 |
| 執行标準 |
GB 16806-2006《消防聯動控制系統》 GB 4717-2005《火災報警控制器》 |

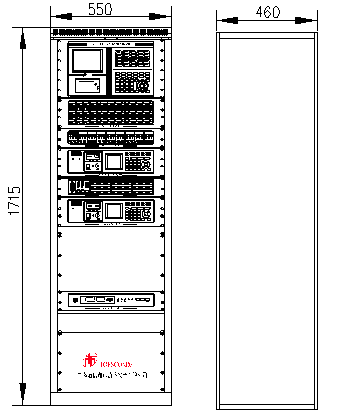

三、JB-QG-TS3200火災報警控制器結構示意圖(單位:mm)

四、JB-QG-TS3200火災報警控制器安裝方法
採用立櫃式安裝結構,前面闆有效安裝空間36U。
