一、GST-LD-8318緊急啓停按鈕概述

GST-LD-8318緊急啓/停按鈕是用於控制氣體滅火系統的啓動及停動。通常安裝在現場，當被保護的區域内發生火災時，按下緊急啓停按紐上的“按下噴灑”按鍵，即可向氣體滅火控制器（以下簡稱控制器）發出氣體噴灑請求信号。氣體滅火控制器發出氣體噴灑命令，經延時，啓動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生，可立即按下“停止”按鍵，終止啓動。

按鈕爲編碼方式，啓動和停動共占一個編碼點；按鈕可提供輸出無源常開觸點信号，可直接控制聲光警報器等設備。

二、GST-LD-8318緊急啓停按鈕主要技術指标

編碼方式：電子編碼方式，編碼範圍可在21~30之間任意設定

常開輸出觸點：額定值DC60V、0.1A，接觸電阻小於等於100M歐姆

啓動方式：擊碎玻璃罩後
，按下“按下噴灑”按鍵

啓動零件類型：重複使用型

“按下噴灑”按鍵複位方式：用專用鑰匙複位

三、GST-LD-8318緊急啓停按鈕應用方法

按鈕採用兩線制與氣體滅火控制器連接，允許-多10隻按鈕（如果該回路中還配接有GST-LD-8316手自動轉換開關，則轉換開關和按鈕一共-多可以接10隻）同時控制同一氣體滅火鋼瓶，當多隻按鈕連接時需採用並聯連接
。

四、GST-LD-8318緊急啓停按鈕結構特征、安裝與布線

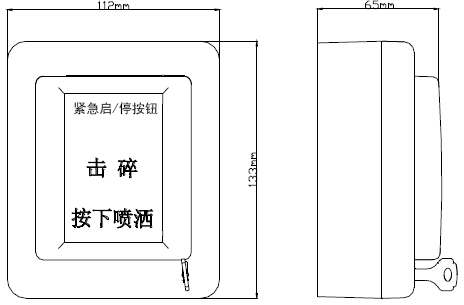

按鈕的外形示意圖如圖所示。

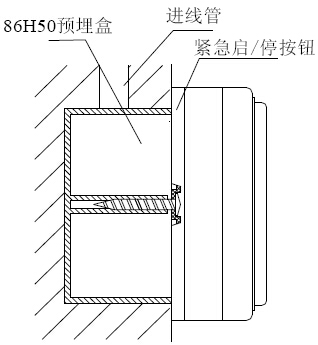

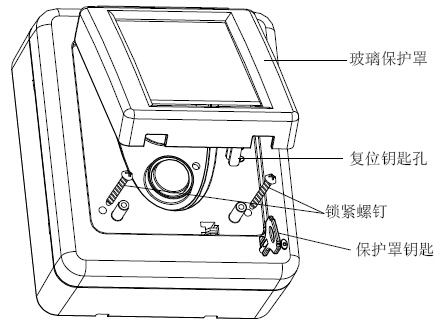

按鈕底殼與上蓋之間採用插接方式，通過兩個螺釘鎖緊如圖所示，底殼底部有安裝孔，安裝時将底殼安裝在86H50型預埋盒上，安裝方式見圖，安裝孔距如圖所示。

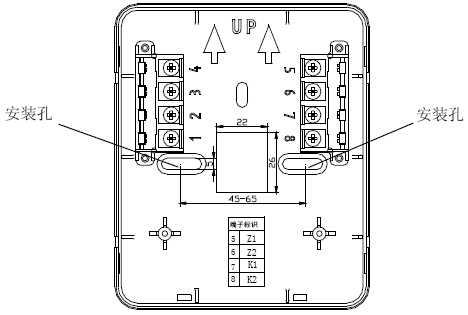

端子示意圖如圖所示。

Z1、Z2：無極性信号總線輸入。

K1、K2：啓動無源常開輸出。

布線要求：信号總線採用截面積不小於1.0mm2的雙絞線。
