一、GST-LD-8316手自動轉換開關概述：

GST-LD-8316手自動轉換開關(以下簡稱轉換開關)，用於控制氣體滅火系統在手動狀态和自動狀态之間的轉換，同時還有緊急啓動和停動功能。通常安裝在保護區門口便於操作的位置，當有人員進入被保護區域時，可通過轉換開關将系統置於手動模式，系統将不進行聯動；當無人員在被保護區域時，可通過轉換開關将系統置於自動模式，以便火災報警系統能自動聯動氣體滅火。

二
、GST-LD-8316手自動轉換開關使用：

當被保護的區域内發生火災時，按下“按下噴灑”按鍵，即可向氣體滅火控制器發出氣體噴灑請求信号，氣體滅火控制器按預設邏輯開始啓動聲光報警、關閉空調風閥等，經延時後，啓動氣體噴灑電磁閥。在延時期間，若現場人員確認無火災發生或現場有人沒有撤離
，可立即按下“停止”按鍵，中止延時。轉換開關爲編碼方式，占一個編碼點；轉換開關同時具有系統模式轉換功能和緊急啓、停功能。

三、GST-LD-8316手自動轉換開關結構特征、安裝與布線

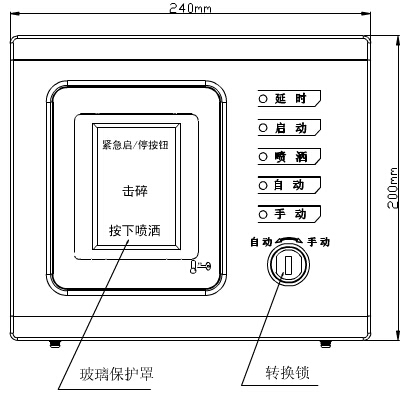

開關的外形示意圖如圖所示。

轉換開關分上殼和底殼兩部分，通過螺釘鎖緊。轉換開關採用壁挂式安裝，安裝孔位置和安裝孔距如圖所示。

爲方便現場安裝，轉換開關提供兩種進線方式，可根據現場具體應用選用合适的進線方式
。

方式一：總線從進線孔一進入轉換開關内部，接到端子Z1、Z2上，如圖所示。

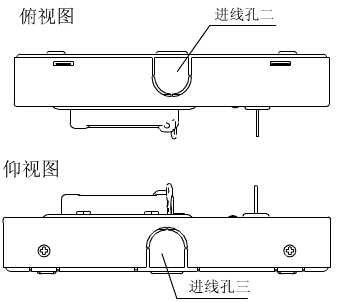

方式二：總線通過進線管從進線孔二或進線孔三進入到轉換開關内部（需将擋片除去），連接到Z1、Z2上，如圖所示。

端子示意圖如圖所示。

其中：

Z1、Z2：無極性信号總線輸入。

布線要求：總線需採用截面積不小於1.0mm2的雙絞線。
