一 前言
電氣火災報警系統随著建築設計防火規範的完善和工程應用的不斷普及而得到改進 ，與此同時人們對電氣火災報警系統的應用又在提出新的要求，不斷推進著電氣火災報警系統技術應用的發展 ，爲有效預防和減少電氣火災的發生，規範工程建設中
電氣火災監控系統的設計 、施工等各項技術活動，制定本規程 。
二 術語
由
電氣火災監控系統、網絡接入模塊 、通信網絡組成的遠程監控建築電氣火災安全狀态的系統。
當被保護線路中的探測參數超過報警設定值時，能發出報警信号 、控制信号並能指示報警部位的系統，它由
電氣火災監控主機、
電氣火災監控器及傳感器組成。
接收電氣火災探測器信号 ，並具有現場報警功能的監控裝置。
5、剩餘電流傳感器
測量被保護線路的剩餘電流值變化的傳感器 ，一般爲剩餘電流互感器。
6、電流傳感器
測量被保護線路中各線纜電流值變化的傳感器。
7、系統總線（以下簡稱總線）
8、通信網絡
9、電氣火災網絡接入模塊
10、監控節點
設置在配電箱（櫃）内的現場監控器件的設置位置 。
11、設置場所
（1）
電氣火災監控系統的設置應根據保護對象的使用性質 、火災危險性、疏散和撲救難度等確定 。
（2）《火災自動報警系統設計規範》GB50116中規定保護對象爲特級 、一級和二級的場所應設置
電氣火災監控系統。
（3）符合新疆維吾爾自治區消防安全重點單位界定标準的場所應設置
電氣火災監控系統。
三 系統設計
1、保護對象選擇
（1）規範要求
應根據建築物性質和發生電氣火災危險性確定
電氣火災監控系統保護對象。
電氣火災監控系統設置應符合--标準《建築設計防火規範》和《高層民用建築設計防火規範》中的相關要求。
（2）保護分級
爲對配電系統進行有效監控 ，準確判斷出故障線路地址，及時發現隐患部位，減少故障停電影響範圍，應根據配電級數的分級和線路發生火災的危險性確定探測器的保護級數，探測保護級數採用二級。
（3）確定探測總點數
根據建築的具體配電系統情況和確定的探測保護分級即可確定出需探測的配電供電線路總路數，每路供電線路需一個探測點數，可確定探測總點數。
2、探測器設置
（1）探測器設置在配電系統内需探測保護的配出供電線路上 ，需探測保護的配出供電線路的路數就是需設置的探測器的數量 。
（2）配電室低壓開關櫃探測器的設置 ：探測器設置在配電室低壓開關櫃的各配出供電線路上，每路配出供電線路斷路器的輸出側安裝一隻漏電和溫度探測器，配電室低壓開關櫃配出供電線路的路數就是需設置探測器的數量 。
（3）配電箱探測器的設置 ：漏電探測器設置在配電箱進線上 ，每路配出供電線路安裝一隻溫度探測器，配電箱配出供電線路的路數就是需設置探測器的數量 。
3、.隔離器設置
（1）當總線發生超過隔離動作電流或總線短路故障時，隔離器動作切斷總線的故障支路。
（2）配電室低壓開關櫃每路配出供電線路需設置一隻隔離器 。每個配電箱至少設置一隻隔離器，當一個配電箱設置的探測器數量超過5隻時 ，設多隻隔離器 。但每隻隔離器隔離探測器的數量不超過5隻。
4、電氣監控設備設置
（1）
電氣火災監控設備設置在消防控制室内(一樓一層）；在有消防控制室且将
電氣火災監控設備的報警信息和故障信息傳輸給消防控系統。
（2）
電氣火災監控設備的安裝設置要符合火災報警控制器的安裝位置的設置要求，採用消防電源供電。
（3）應根據所需探測器的總數選擇
電氣火災監控設備的容量，根據安裝
電氣火災監控設備的空間和操作方式選擇壁挂和立櫃安裝方式。
5、系統圖設計
（1）確定
電氣火災監控設備並标出安裝建築位置，标出配電室建築位置，並标出低壓開關櫃編号和本低壓開關櫃安裝的隔離器和探測器地址編碼範圍及其數量。
（2）标出配電箱建築位置，並标出配電箱編号和本配電箱安裝的隔離器和探測器地址編碼範圍及其數量。--級保護設置在配電室低壓開關櫃，共6組探測器 ，共6個隔離器 ，第二級保護設置在各樓配電箱 ，共5組探測器，共5個隔離器。
四 配電箱設計
1、探測器選型
根據需探測保護的配電供電線路的額定電流（參考斷路器額定電流）來確定探測器的型号。
2、斷路器及其分勵脫扣器選型
當需要探測器報警聯動切斷其保護的配出供電線路電源時，應選用帶脫扣的斷路器 ，短路器的額定工作電流應與配出供電線路相适合，並優先選用脫扣電壓爲220VAC的分勵脫扣器。
3、安裝和布線

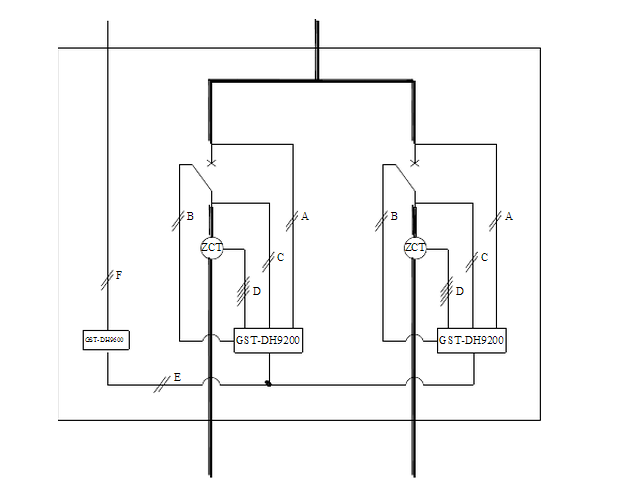

（1）一體化配電箱探測器安裝、布線示意圖如圖所示 ，圖中A爲電源輸入線，B爲輸出控制線，C爲斷電檢測線 ，D爲剩餘電流檢測線，E、F爲總線。

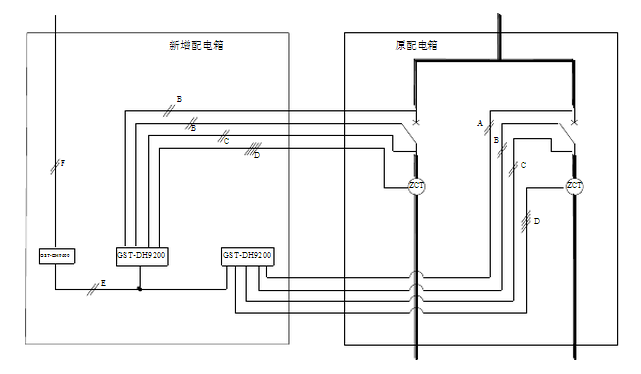

（2）分體配電箱探測器安裝、布線示意圖如圖所示 ，右虛線框内爲原來的配電箱，左虛線框内爲新增加的配電箱。在選擇新增加配電箱安裝位置時應注意零序電流互感器的信号線不能超過規定長度。圖中A爲電源輸入線，B爲輸出控制線，C爲斷電檢測線，D爲剩餘電流檢測線，E、F爲總線。
根據
電氣火災監控探測器産品的選型和工程配電系統特點，一般有以下幾種設計方式：
1、配電箱或控制箱内部形式的安裝設計
一般用於新工程在樓層設有專門樓層配電箱或控制箱。
電氣火災監控探測器直接安裝在配電箱或控制箱内部适當位置。
2、配電箱或控制箱（櫃）外部形式的安裝設計
對於新舊改造工程的應用，
電氣火災監控探測器隻需将電源先引入漏電報警開關裝置後再接入配電箱或控制箱。專門安裝漏電控制器的防火監控箱設在配電箱或控制箱附近。改造工程建議採用矩型的漏電互感器，可以盡量不觸動原來配電箱（櫃）的内部導線和器件布置。
3、配電櫃成套形式的安裝設計
直接在配電箱或控制箱面闆上嵌入漏電控制器，隻考慮在櫃内适當位置固定電流互感器（一般在主空開上端或下端），不改動配電櫃内部結構，不需增加單獨的漏電控制器安裝箱，即美觀、又不占空間。應在設計中明確提出要求，在施工圖會審完畢，由配電櫃成套廠考慮預留面闆上嵌裝電氣火災探測器的開孔尺寸。
六 安裝前的檢查
（2）
電氣火災監控系統産品應具有--消防電子産品質量監督檢驗中心檢驗報告；
3 、施工安裝單位應具備相應的施工資質。
