1、BK2100-PZFD氣體滅火控制盤是針對風電消防行業而定制開發的多功能報警控制裝置，BK2100-PZFD控制盤具有火災報警、打閥控制、遠程通訊、遠程控制等功能。

2、博康BK2100-PZFD控制盤接收吸氣式感煙火災探測器的預警、行動、火警1、火警2、故障信号；一氧化碳氣體探測器；感溫、感煙火災探測器；火焰探測器報警信号，同時接收滅火設備上壓力傳感器4-20mA輸入信号。控制盤面闆上具有緊急啓停按鈕可對滅火裝置進行啓動和停止操作。

3、BK2100-PZFD氣體滅火控制盤具有自動和手動兩種工作方式，在自動方式下，控制盤接收到火警2和一氧化碳氣體探測器的報警信号後，控制發電倉内三組百葉窗動作，經延時後，控制盤輸出打閥信号啓動兩組氣體鋼瓶實施滅火。在手動方式下，發生火災時，控制盤隻發出火災報警信号而不産生聯動
，由值班人員確認火警後，按下控制盤上的緊急啓動按鍵或現場的緊急啓動按鈕，經延時啓動滅火裝置滅火。滅火延時時間0-10S可調。無論在手動/自動滅火狀态下，在滅火啓動延時過程中，按下控制盤面闆上停止按鈕，可立即停止氣體的噴放。在複位之前應将控制盤停止按鈕狀态恢複到原始狀态。

4、BK2100-PZFD帶有RS-485通訊功能，可實現信息上傳，上位機可對本機進行遠程監控
。



二、BK2100-PZFD氣體滅火控制盤主要技術指标

型号：BK2100-PZFD

工作溫度：-20℃～70℃

相對濕度：≤95%無凝露

主電源：AC220V50Hz

備用電源：DC12V/4.5Ah×2免維護蓄電池

氣體噴放控制輸出：24VDC，3A

整機功耗：監視<10W

滅火延時時間：0-10S

三、BK2100-PZFD氣體滅火控制盤特點

●BK2100-PZFD控制盤集火災報警、聯動控制、滅火驅動、線路檢測、遠程通訊、遠程控制多功能爲一體。

●具有手/自動兩種啓動方式。

●可存儲各種信息1000條。

●具有多組繼電器輸出接口。

●滅火延遲時間可設定。

●BK2100-PZFD具有火災探測器、聯動設備、滅火設備啓動
、反饋線路自診斷功能。



四、BK2100-PZFD氣體滅火控制盤應用場所

BK2100-PZFD氣體滅火控制盤适合於風力發電設備、通訊基站及其它需要滅火的無人值守的場所。



五、BK2100-PZFD氣體滅火控制盤外形尺寸圖及安裝圖

BK2100-PZFD氣體滅火控制盤外形尺寸圖及安裝圖

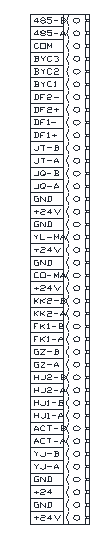

六、BK2100-PZFD氣體滅火控制盤系統接線圖



端子号	端子說明	外接設備
1.(+24V)	+24V輸出	吸氣式探測器
2.(GND)	GND
3.(+24)	+24V輸入
4.(GND)	GND
5，6.(YJ-A,YJ-B)	預警繼電器接點	吸氣式探測器
7,8.(ACT-A,ACT-B)	行動繼電器接點
9,10.(HJ1-A,HJ1-B)	火警1繼電器接點
11,12.(HJ2-A,HJ2-B)	火警2繼電器接點
13,14.(GZ-A,GZ-B)	故障繼電器接點
15，16.(FK1-A,FK1-B)	1路閥反饋接點	1号氣瓶
17,18.(FK2-A,FK2-B)	2路閥反饋接點	2号氣瓶
19.(+24V) +24VDC輸出	一氧化碳探測器	一氧化碳探測器
20.(CO-MA)	4-20MA輸入
21.(GND) GND)	GND
22.(+24V) +24VDC輸出	+24VDC輸出	壓力變送器
23.(YL-MA)	4-20MA輸入
24.(GND) GND	GND
25.(+24V) +24VDC輸出	+24VDC輸出	緊急啓停按鈕
26.(GND) GND	GND
27,28.(JQ-A,JQ-B)	啓動接點
29，30.(JT-A,JT-B)	停止接點
31.(DF1+)	啓動“+”	1号氣瓶
32.(DF1-)	啓動“-”
33.(DF2+)	啓動“+”	2号氣瓶
34.(DF2-)	啓動“-”
35.(BYC1)	啓動“+”	1号百葉窗
36.(BYC2)	啓動“+”	2号百葉窗
37.(BYC3)	啓動“+”	3号百葉窗
38.(COM)	公共“-”	1、2、3百葉窗
39.(485-A)	RS485-A	遠控制中心
40.(485-B)	RS485-B



　　備注:與BK2100-PZFD控制盤連接的現場設備吸氣式感煙探測器繼電器接點、緊急啓停按鈕接點、電磁閥啓動閥線、反饋信号接點在其端子上需加終點電阻。
