一、JTY-BK721吸氣式感煙火災探測器概述
JTY-BK721單管液晶顯示型吸氣式感煙火災探測器由抽氣泵、氣流傳感器、激光探測腔、數據處理闆等組成,系統在高效抽氣泵的作用下,通過伸向保護區的管道網絡連續不斷地抽取空氣樣品,氣樣首先經過過濾器,将灰塵濾掉,然後進入激光探測腔,探測腔内激光源發出的光束照射到空氣樣品上,如果有煙粒子存在,光束将産生散射,光接收器接受散射的光信号,根據測得的散射光的強弱變化,測量出空氣樣本中的煙粒子量,測量的信号經軟件處理後,如達到某一報警阈值,則在顯示器上給出相應的報警信号。
JTY-BK721吸氣式感煙火災探測器内置的軟件程序爲用戶提供自定義參數和邏輯控制功能。
二、JTY-BK721極早期火災探測器技術參數
| 型号 | JTY-BK721 |
| 工作電壓 | DC20V-30V |
| 工作電流 | 正常工作電流≤400mA,啓動-大電流≤600mA |
| 環境溫度 | -10℃~+55℃ |
| 相對濕度 | 0~99%(無凝露) |
| 靈敏度範圍 | 0.004~20%obs/m |
| 報警級别 | 4級(警告、行動、火警1、火警2) |
| 繼電器輸出 | 5個(警告、行動、火警1、火警2、故障) |
| 觸點容量 | 2A/DC24V,可編程爲鎖定或非鎖定狀态 |
| 編程設置 | LCD顯示編程模塊現場編程、PC機離線編程 |
| 採樣管尺寸 | PVCΦ25mm PU毛細管Φ8mm |
| 採樣管長度 | 單管長度≤80m,支管長度≤50m(2分支) |
| 通訊接口 | RS-485、RS-232 |
| 重量 | 7kg |
| 保護面積 | 800㎡ |
三、JTY-BK721吸氣式感煙火災探測器特性
1、主動抽取氣樣,激光探測,可以探測到不可見煙,在形成火災之前提供多級預警。
2、管網布置靈活,可實現單點、多點的綜合保護。
3、--保護的獨特結構設計,抗灰塵、抗幹擾避免誤報。
4、網絡功能強,探測器之間既可本地組網也可通過公用網絡或局域網實現集中監控。
5、1000個事件記錄,方便查找火警和故障原因。
6、具有自學習、自适應功能。
7、高效吸氣泵,實時管路氣流監測,二級空氣過濾。
8、JTY-BK721探測器可對四個煙霧報警阈值進行設定。
9、JTY-BK721探測器具有五個可編程繼電器輸出
四、JTY-BK721空氣採樣煙霧探測器應用場所
1、高空氣流量的場所:如電信機房、無塵室等。
2、大面積的空闊場所:如倉庫、廠房、展覽大廳等。
3、低溫場所:如冷凍倉庫等。
4、需要進行隐蔽探測的場所:如文化、遺産建築等。
5、需要進行火災早期探測的關鍵部門:銀行數據中心、配電室、機場的控制塔等。
6、防爆、強電磁和強輻射場所:軍火庫、油庫、化工設施、加速器、微波室、電視發射塔等。

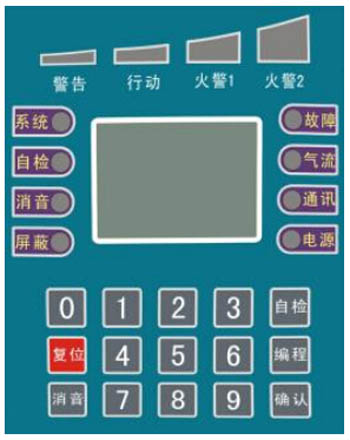

五、JTY-BK721空氣採樣煙霧探測器面闆布局圖

JTY-BK721空氣採樣煙霧探測器面闆布局圖

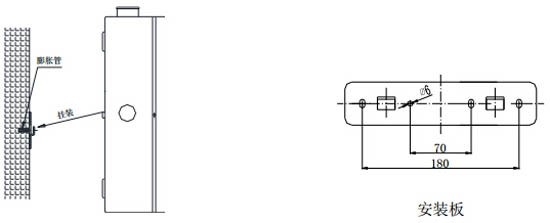

六、JTY-BK721空氣採樣煙霧探測器安裝示意圖

JTY-BK721空氣採樣煙霧探測器安裝示意圖
