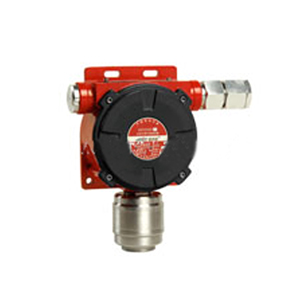

一、AEC2232dX概述
AEC2232dX系列可燃氣體探測器能夠現場顯示空氣中可燃氣體爆炸下限以内的百分含量（%LEL）濃度，並輸出4～20mA标準信号，同時可輸出三組繼電器觸點信号（故障信号、高/低限報警信号），直接接入DCS等數據採集系統或其他二次儀表進行聲光報警並聯動輸出，避免惡性事故的發生。
該系列探測器採用催化燃燒式傳感器及單片機數字處理。産品具有檢測靈敏度高，性能穩定，抗中毒性好，功耗小等優點。該系列探測器廣泛适用於石油、化工、制藥、鋼鐵、特殊工業廠房等領域及其它存在可燃氣體的場所。

二、AEC2232dX技術特性
1.外殼：鑄鋁

2.尺寸
：見圖1

3.檢測原理：催化燃燒式

4.採樣方式：擴散型

5.檢測氣體：天然氣、液化氣、油制氣、酒精、氫氣等可燃氣及可燃蒸氣

6.量程：1～100%LEL

7.精度：≤±5%FS

8.響應時間：≤30s

9.顯示：4位7段LED

10.工作電壓：DC24V±6V

11.功耗：＜3W（DC24V）

12.輸出信号：4～20mA（三線制）

-大負載電阻：＜250Ω（18～20VDC）,＜500Ω（20～30VDC）

13.報警濃度：低限默認爲25%LEL（5％LEL～40％LEL可調）；

高限默認爲50%LEL（10％LEL～100％LEL可調）

14.繼電器輸出：二級報警無源開關量輸出（常開）（對應高低限報警值）
故障無源開關量輸出（常閉）
容量：1A/24VDC

15.信号傳輸距離：≤1500m（1.5mm2）

16.使用環境：溫度-40℃～+70℃，濕度＜90%RH非凝結，壓力86～106kPa

17.存儲溫度：-25℃～+55℃

18.壽命：三年（平均值）

19.出線孔連接螺紋：G3/4＂内螺紋

20.防爆标志：ExdⅡCT6

21.防護等級：達到IP66
