一、JDXT-Y-1防爆點型感煙火災探測器概述
JDXT-Y-1型防爆感煙火災探測器是非編碼開關型（繼電器輸出）探測器
，可以和國内外任何廠家的火災報警控制器配套使用。

當現場煙霧濃度超過設定的阈值時，探測器指示燈常亮，向控制器發出報警信号。隻有在系統複位或暫短掉電且又重新上電後，指示燈才恢複閃爍（巡檢）狀态。

JDXT-Y-1防爆點型感煙火災探測器符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分
：通用要求>>、GB3836.2--2000《爆炸性氣體環境用電氣設備第2部分：隔爆型”d”》及GB3836.4--2000《爆炸性氣體環境用電氣設備第4部分：本安型”i”》的标準要求。适用於石油、化工
、軍工、冶金、制藥等行業中含有易燃易爆混合氣體的場所。經--指定的檢驗單位檢驗合格，取得瞭--級防爆合格證書。

二、JDXT-Y-1防爆點型感煙火災探測器特點
JDXT-Y-1防爆點型感煙火災探測器採用新型的散射技術及進口光電器件，提高瞭傳感器的可靠性、穩定性和一緻性，並採用獨特的迷宮設計，防蟲
、防塵、抗外界光線幹擾性能良好。結構新穎、外形美觀、性能穩定可靠、抗潮濕性強。

JDXT-Y-1探測器已配接瞭JDAS型安全栅。安全栅採用電阻性、晶體管雙重化電子開關電路，啓控速度快，並可自動複原。

三、JDXT-Y-1技術特性
防爆形式 ：本安-隔爆複合型
防爆标志：Exd（ib）IIBT6
環境溫度：-10℃~+55℃
相對濕度：≤95%（不凝露）
大氣壓力
：80~110KPa
工作電壓：DC24V±4V
靜态電流：≤120uA
報警電流：10mA≤I≤30Ma
響應阈值：0.10dB/m~0.27dB/m
報警複位：瞬間斷電（10sMin，DC2.5VMax）
上電時間：≤10s
-高風速：7.6m/s（1500fpm）
報警確認燈：紅色
，正常監視時周期性閃亮，報警時常亮。
安全栅參數：Ui=28VDC；Ii=60mA
保護面積：當空間高度爲6m~12mm，一個探測器的保護面積，對一般保護現場而言爲80㎡，空間高度爲6m以下時，保護面積爲60㎡。

外形尺寸：170×120×93mm
安裝尺寸：104mm
重量：1.55kg
四、JDXT-Y-1結構特征及工作原理

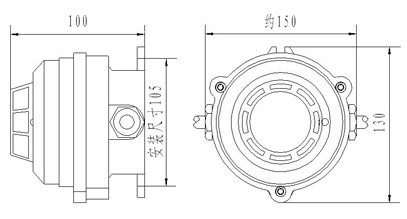

1.探測器外形示意圖如圖1所示。

圖1 探測器外形示意圖

2.工作原理

探測器採用紅外線散射原理探測火災，電路主要有紅外線發射部分和接收部分組成，發射管與接收管置於光學暗室中，光學暗室可屏蔽外界雜散光幹擾，但不影響煙塵進入。在無煙狀态下，隻接收很弱的紅外光，當有煙塵進入時，由於散射作用，使接收光信号增強，當煙塵達到一定濃度時，可輸出報警信号。爲減少幹擾及降低功耗，發射電路採用間歇方式工作，可提高發射管使用壽命。

報警輸出信号採用開關量（繼電器無源觸點）方式，可以和國内外任何廠家的火災報警控制器配套使用。
