JDSB防爆火災手動報警按鈕（簡稱按鈕）爲非編碼開關型按鈕，适用於安裝在含有ⅡC級T6溫度組别的爆炸性氣體環境場所，當人工確認火災事故發生後，按下此按鈕，即可向火災報警控制器發出報警信号。本産品可以和國内外任何廠家的火災報警控制器配套使用。按鈕採用專用鑰匙複位，具有自鎖功能，滿足-新國标要求，並能有效抵禦灰塵污染和潮濕空氣的影響。



本産品符合GB3836.1—2000<<爆炸性氣體環境用電氣設備第1部分：通用要求>>、GB3836.2--2000<<爆炸性氣體環境用電氣設備第2部分
：隔爆型”d”>>的要求。經--指定的檢驗單位檢驗合格，並取得瞭防爆合格證書。



二、JDSB防爆火災手動報警按鈕主要技術參數

防爆标志：ExdⅡCT6

電壓：DC24V（指示燈電源）

電流
：0.5A

觸點數量：1個常開觸點

防護等級：IP65或無防護

使用環境：溫度
：-20℃～+50℃；相對濕度：≤95%不結露；大氣壓力：80kPa～110kPa

重量：1kg

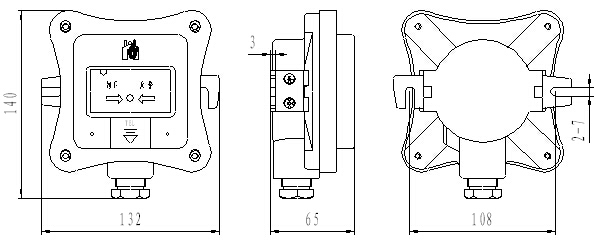

三、JDSB防爆手報外形圖



四、JDSB安裝與接線

1、安裝:根據現場情況可分爲壁式安裝和立柱式安裝。壁式安裝用M6螺釘通過按鈕安裝爪将按鈕固定在牆壁上，一般要求按鈕底部距地面高1.5m。立式安裝須用專門立柱在地面上固定，其安裝要求與壁式安裝相同。電纜的引入裝置:ⅡB級採用封口螺帽壓緊密封圈結構；ⅡC級採用密封填料函結構。

注：産品向系統連接時，採用截面積S≥1.5mm2的通用電纜連接。

2、接線：松開按鈕蓋的固定螺釘，将電纜線分别接在常開接線端子上。連線接好後，将按鈕蓋與體裝好。

注：默認爲一個常開觸點。(可根據用戶要求 設計兩個觸點，常開、常閉，選購需要與銷售經理確認）



五、注意事項

1、嚴禁在易燃易爆場所帶電拆卸。

2、安裝時不要損傷隔爆面,並保持其清潔。隔爆面緊固螺釘應均勻擰緊，注意隔爆面不要夾雜異物。

3、長期使用要定期檢測按鈕的性能是否完好，如失效或損壞時要由專業人員進行維修。
