一 、凱德GS-MOD8031隔離器産品概述
GS-MOD8031隔離器主要用於隔離總線上發生短路的部分，保證總線上的其它設備正常工作 。待故障修複後 ，總線隔離器可将被隔離出去的部分重新納入系統 。並且 ，使用隔離器便於確定總線發生短路的位置 。
二、GS-MOD8031隔離器主要技術參數
| 型号 | GS-MOD8031 |
| 工作電壓 | 總線24V，允許範圍:16V～28V |
| 工作電流 |
待機電流≤0.28mA 動作電流≤1.85mA |
| 負載能力 | 總線24V,1A；兩個隔離器之間-多可配接32個設備 |
| 使用環境 |
溫度 ：0℃～+49℃ 相對濕度：≤95%，不凝露 |
| 外殼防護等級 | IP30 |
| 外形尺寸 | 78mm×45.3mm×28.5mm |
| 執行标準 | GB4717-2005、UL864、NFPA[70,72] |
三、GS-MOD8031隔離器結構特征、安裝與布線

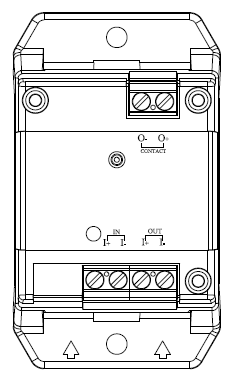

GS-MOD8031隔離器的外形尺寸及結構與GS-MOD8043輸入模塊相同，安裝方法也相同，其對外端子示意圖如下圖所示 。
接線說明如下：
I+、I-：輸入信号總線,I+爲正極，I-爲負極；
O+、O-：輸出信号總線，O+爲正極，O-爲負極；布線要求：選用截面積不小於1.0mm2的RVS雙絞線。布線應與動力電纜 、高低壓配電電纜等不
同電壓等級的電纜分開布置，不能布設在同一穿線管或線槽内。
四、GS-MOD8031隔離器應用方法

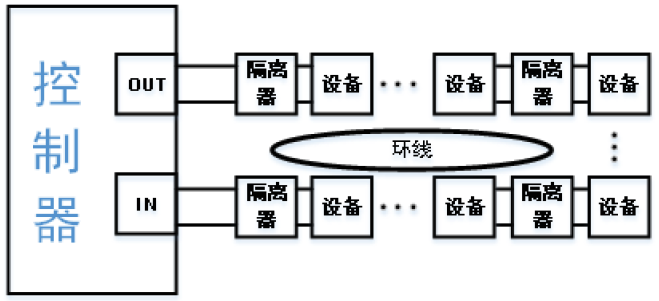

隔離器串接到總線中。I+、I-爲輸入信号總線,有極性；O+、O-爲輸出信号總線，有極性。系統接線圖如下。
