JB-QBL-FJ300防火門監控器介紹

JB-QBL-FJ300防火門監控器是深圳市泛海三江電子有限公司推出的新系列防火門監控器，可與本公司的其它關聯産品配套使用，控制器體積小，安裝方便，操作簡單，特别适合中小型防火門監控工程。本防火門監控系統廣泛應用於高檔寫字樓、住宅小區、百貨大樓、體育館、展覽室、圖書館、廠房、超市、酒店等中小型防火門監控工程
。

JB-QBL-FJ300防火門監控器特點

 採用新一代高速微處理器，與傳統技術相比，數據處理速度提高100 倍，數據存儲容量提高1000 倍

 控制器採用4.3”英寸彩色液晶屏（LCD），顯示分辨率430×272

 操作界面採用仿Windows 菜單及窗口界面，接近電腦操作使用習慣，簡單易學

 使用标準USB 計算機鍵盤、鼠标+面闆按鍵作爲現場編程設備
，操控靈活方便

 提供拼音中文輸入法、T9 拼音輸入法和區位碼中文輸入法，實現自由中文輸入，輕松錄入漢字

 使用智能存儲U 盤（選配），可複制或恢複系統的設置文件和曆史文件，方便系統維護

 採用無極性智能二總線，-大能配接324 個智能輸入/輸出接口，每個接口模塊配接一個閉門器、或一個釋放器、或一個門磁、或一個電磁門吸

 支持20 台JB-QBL-FJ300 型防火門監控器以CAN 總線形式互聯，組網後系統-大容量：

20×324=6480 監控點，或用以太網形式互聯，組網後系統理論-大容量：255×324=82620監控點

 系統運行曆史記錄功能：曆史啓動、曆史反饋、曆史故障、曆史操作各1000 條

 用戶可自定義設備類型，方便系統集成

 具備模塊的手動單點啓動／停止功能，方便現場調試測試

 标配專用微型打印機，即時打印系統各種工作狀态

 可連接PC 機實現城市聯網

 系統實行多級用戶的分級管理，不同級别的用戶給予相應的系統操作權限，方便系統管理

 防火門監控系統可現場或遠程軟件升級，確保系統工作在穩定、可靠狀态

JB-QBL-FJ300防火門監控器參數

供電電源

主電：AC 220V±20%/50Hz

備電：DC24V 免維護蓄電池BAT 12V/5AH

輸出觸點

共有3 路，1 路有源(24VK，GND)，觸點容量2A/24VDC；

2 路無源觸點(1NO,1COM,2NO,2COM)，觸點容量10A/277VAC,10A/24VDC

系統容量

-多可接324 個地址點。

布線要求

建議通訊線使用線徑≧1.0mm2 的雙絞線，電源線使用線徑≧2.0mm2 的雙絞線

系統工作環境

環境溫度： 工作-10℃～+55℃

環境濕度： ≤95%（40℃±2℃，無凝露）

外圍設備

FJ-KZJ-301 輸入/輸出接口設備具體技術參數請參見相關産品說明書

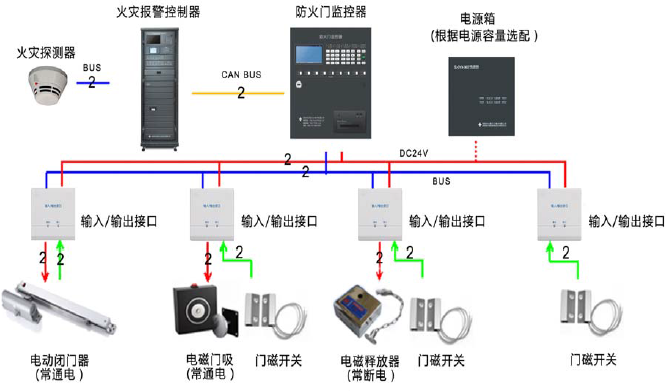

JB-QBL-FJ300防火門監控器系統圖
