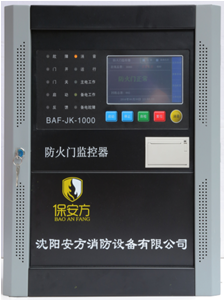

BAF-JK-1000防火門監控器,是保安方開發、生産的智能防火門監控系統的主控制器,可連接保安方的防火門監控模塊、防火門門磁開關等模塊。監控器採用彩色漢字液晶顯示屏,所有功能操作以及聯動控制,都通過菜單方式操作運行,從而使設備運行安全、可靠,操作靈活方便。
二、BAF-JK-1000防火門監控器參數| 型号 | BAF-JK-1000 |
| 負 載 數 | 4回路,每回路252點 |
| 主電源 | AC220V ,50Hz |
| 備用電源 | DC24V 12Ah免維護 |
| 工作環境溫度 | 0℃~40℃ |
| 貯存環境溫度 | -20℃~+70℃ |
| 相對濕度 | ≤ 95% RH (40℃) |
| 配接設備 |
防火門監控模塊 |
| 防火門門磁開關 |

主機狀态顯示共有10個指示燈:
•【啓動】燈:主機向防火門控制模塊發出啓動命令時亮。
•【故障】燈:系統中任一防火門故障或者主機存在故障時亮。
•【反饋】燈:系統中任一受控設備存在反饋時亮。
•【運行】燈:系統運行正常時,閃亮。
•【主電工作】燈:主電源工作時亮。
•【備電工作】燈:主電源故障,備電源工作時亮。
•【備電故障】燈:備電發生故障時亮。
•【消音】燈:報警或者故障時按一次消音鍵,該燈亮,聲音關閉。
•【門開】燈:系統中常閉防火門打開時亮。
•【門關】燈:系統中常開防火門閉合時亮。
2、液晶顯示部分
(1)實時顯示各種故障、動作以防火門狀态信息。
(2)顯示主機操作提示和操作菜單。
(3)觸摸屏,配合鍵盤實現各項功能操作。
3、鍵盤操作部分
共5個按鍵,與觸摸屏配合完成主機具有的各項功能操作。
【自檢】鍵:設定主機進入自檢模式。
【複位】鍵:設定主機複位一次,所有回路闆一起複位一次。
【消音】鍵:關閉當前故障聲或火警聲。
【啓動】鍵:關閉指定防火門監控模塊輸出,實現獨立控制防火門狀态。
【停止】鍵:打開防火門監控模塊輸出。
四、BAF-JK-1000防火門監控器系統圖
