一、LDK800電氣火災監控設備概述

LDK800電氣火災監控設備是二總線的電氣火災監控設備，採用中文液晶顯示，-大可監控256個總線點及128個RS485探測通道監控點，具有RS485接口，預留CAN聯網接口，可選配以太網接口。

LDK800電氣火災監控設採用MCU控制技術，可配合利達電氣火災監控探測器
，區域顯示器等使用，廣泛用於小型漏電監控工程項目。

二、LDK800電氣火災監控設備技術參數

型号	LDK800
主電源電壓	AC220V±15,50Hz
備電電源電壓	DC12V
備用電池	6V/4Ah(兩節)
-大功率	35W
-大地址點	256TC總線點及128個RS485探測通道
總線電壓	DC14V-24V
-大回路輸出電流	180mA
回路短路保護電流	200mA
工作環境溫度	0℃-45℃
環境相對濕度	≤95%RH(40±2℃)
安裝方式	壁挂
-大外形尺寸	長460mm×高352mm×厚102mm

三、LDK800電氣火災監控設備功能

1、採用TC總線及RS485總線，-大地址點數爲256TC總線點及128個RS485探測通道，布線-大長度1000m。

2、單台LDK800通過RS485總線可-多配接32台LDQ80系列電氣火災區域顯示器。

3、採用128*64中文液晶顯示，並配發二極管指示系統關鍵狀态信息，可方便快捷的顯示系統信息及系統工作狀态。

4、具有黑匣子功能，能儲存999條報警記錄。

5、支持在線修改漏電報警阈值。

6、具有1路無源報警信号輸出端子和1路無源故障信号輸出端子。

7、TC總線具有回路短路保護功能

8、作爲區域機可通過CAN總線聯網将本機狀态上傳給集中機，-大節點數64。

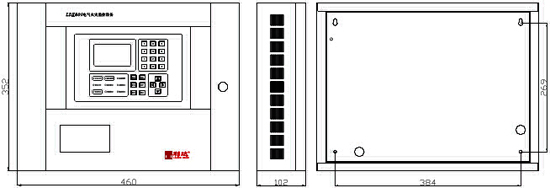

四、LDK800電氣火災監控設備外形尺寸圖

LDK800電氣火災監控設備外形尺寸圖
