VLP-400型吸氣式感煙火災探測器屬塑料與合金構成，可額外配置探測器的顯示面闆以及編程模塊，4根進氣管路
，管路-長200米，-大保護面積2000平方米。

可通過vesdanet對其多項功能設置在線編程。

VLP-400探測器是XtralisVESDA系列煙霧探測産品中的核心組成部分。利用其獨特的探測原理，VLP探測器的靈敏度範圍可達0.005-20%obs/m（0.0015-6.25%obs/ft）。

VLP探測器屬於"極早期煙霧探測報警設備"，它可以在火災的極早期階段進行探測，從微量煙霧到極高濃度的煙霧，它都能夠提供可靠的探測。

一

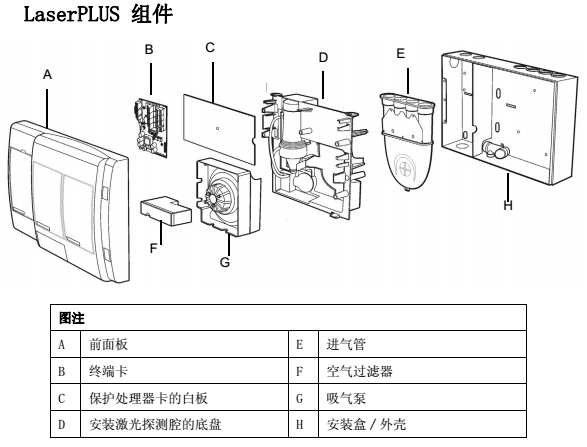

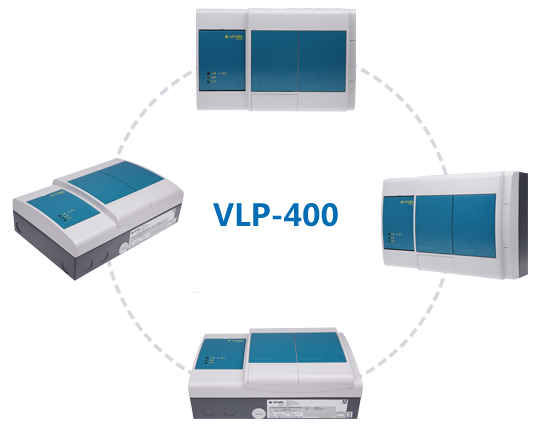

、VLP-400吸氣式感煙火災探測器産品展示：

VLP-400可以在火災的極早期階段進行探測，從微量煙霧到極高濃度的煙霧，它都能夠提供可靠的探測!

濾網的巧妙設計使得其更換幾乎不受環境影響

産品採用模塊化嵌入式設計，使得産品更容易滿足客戶的不同需求。

需置換配件位置設計更人性化，使得用戶置換更加簡單求。

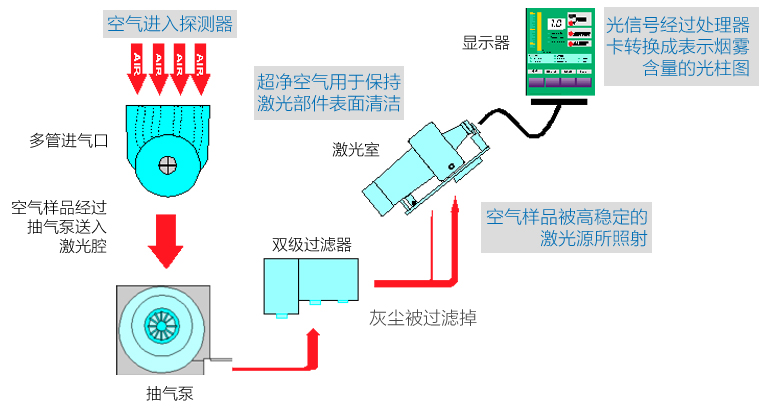

二、VLP-400吸氣式感煙火災探測器工作原理：

採用主動抽氣式空氣採樣

傳統的火災探測器都是固定在機房、輔助房間等的頂棚上，等待煙霧将其淹沒並滲透到探測器内部時才能引起報警
，等待時間比較長，而VESDA採用瞭高效抽氣泵，主動抽取機房等被保護區的空氣進行分析，探測其煙霧含量，變被動等待爲主動出擊。

VESDA net及遠程控制

VESDA的探測器、編程器、顯示器可随意組合，且每個設備均帶有RS485接口
。各設備之間用一條屏蔽雙絞線連接成一個VESDA網絡。一個VESDA網絡可容納入250個節點，各節點之間-大距離爲1.3 km。在網上任何一處都可以對所有設備進行編程及讀取各種信息。

網絡功能

每台VESDA均可互相聯接或與計算機聯接構成網絡。網絡的節點、模塊，可以獨立在網絡上聯接。網絡上節點可共享信息。網絡上的任一編程器都可以看到網絡上所有節點的情況。利用VESDA網絡功能
，一個-普遍的做法是把探測器單元放在現場，而把顯示和編程模塊集中布置在消防控制中心。

靈敏度高、探測範圍廣

誤報率低

4個可編程報警級别

不受環境影響

不破壞建築的内在結構和外在美觀

環境适應性強

VESDA net及遠程控制

網絡功能

可進行消防聯動控制

安裝方便，幾乎不需要維護

潔淨空氣屏障，保護光學元件不受污染

每根採樣管都有氣流監測裝置

• 極寬的靈敏度範圍

• 激光煙霧探測技術

• 4級可編程報警

• 高效吸氣泵

• 4根進氣管

• 更換空氣過濾器非常方便

• 7個可編程繼電器

• VESDAnet™

• AutoLearn™(自學習)

• Referencing(參考探測器)

• Event log(事件記錄)

• 模塊化的設計

• 可選擇嵌入式安裝

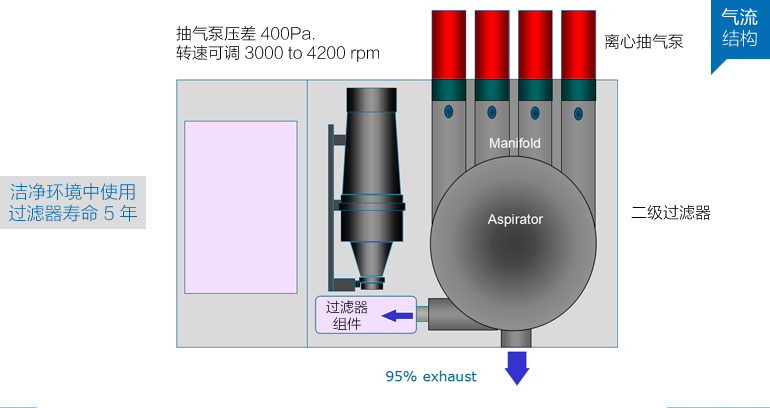

使用期限2年或達到4百萬顆灰塵即需更換

截取5%樣品空氣做分析，過濾掉大於20μm之灰塵，利用0.3μmHEPA之乾淨空氣清潔雷射室，避免灰塵附著於雷射器鏡面上。

三、VLP-400技術參數
：

尺寸(長高寬)：350 mm x 225 mm x 125 mm

(13.8 in x 8.9 in x 4.9 in)

重量：4.0 kg (9 lbs)，包括顯示模塊和編程模塊

IP等級：IP30

運行條件：

測試達到： -10°C 至 55°C (14° 至 131°F)

探測器環境：0°C 至 39°C (32° 至 103°F)

(建議值)

採樣空氣： -20° 至 60°C (-4° 至 140°F)

濕度
：10% 至 95% RH， 無冷凝

請就超出上述參數範圍或採樣空氣在正常運行條件下持續超過0.05% obs/m (0.015% obs/ft)等事宜向Xtralis PtyLtd公司的辦事機構咨詢。

採樣管網：

採樣管總長：200 m (650 ft)

單管-大長度： 100 m (325 ft)

採樣管設計模型軟件：ASPIRE2™

採樣管尺寸：

外徑 25 mm (1 in)

内徑 15 至 21 mm (9/16 in 至 7/8 in)

覆蓋區域：

随地方技術規範與标準可高達2000平方米 (21500平方英尺)

可編程繼電器：

7個繼電器，觸點額定功率 2A @ 30VDC NO/NC

電纜接入：

8 x 25 mm (1 in)的敲落孔位於不同的位置

電纜連接：

螺絲接線端子0.2 至 2.5 sq mm (30 至 12 AWG)

報警靈敏度範圍：

0.005% 至 20% obs/m (0.0015 至 6.25% obs/ft)

報警阈值設置範圍：

Alert(警告)：0.005 至 1.990% obs/m

(0.0015 至 0.64% obs/ft)

Action(行動)：0.010 至1.995% obs/m

(0.0031 至 0.64% obs/ft)

Fire 1(火警1)：0.015 至 2.00% obs/m

(0.0046 至 0.625% obs/ft)

Fire 2(火警2)：0.020 至 20.00% obs/m

(0.0062 至 6.25% obs/ft)*

* UL模式，限於12% obs/m (4% obs/ft)

事件記錄：以先入先出爲原則，-多可存儲18,000條事件。

AutoLearn(自學習)：-短15分鍾，-長15天， 建議-短1天。在自學習期間，先前設定的報警阈值不會改變。

軟件特性：

參考探測器：對外部環境條件所造成的影響做出補償

4級報警：Alert(警告)，Action(行動)，Fire 1(火警1)和 Fire 2

(火警2)

2級故障報警：Maintenance(維護)及Major fault(主要故障)

可編程繼電器：7個

維護幫助：過濾器及氣流監控

通過VESDAnet網絡或事件記錄進行事件報告

四、附件vesda VLP系列各機型配置組建表

	VLP-400	VLP-000	VLP-002	VLP-010	VLP-012
LED狀态指示燈	◎	×	×	×	×
LCD編程器	×	×	×	◎	◎
标準型顯示器	×	×	◎	×	◎
注：◎代表該機型配置相應配件，×代表該機型不配置相應配件
