一、SL-D623點型紅外火焰探測器産品概述

SL-D623點型紅外火焰探測器屬於防爆智能型火災探測設備，SL-D623紅外火焰探測器運用瞭先進的多紅外傳感技術(MIR)，使用三隻具有窄帶濾波的不同波長的紅外傳感器，其中一隻傳感器工作在反映火焰信息的中心波長，另外兩隻傳感器監視環境中的其他紅外輻射，結合火焰的閃爍特征，通過高性能的微處理器和先進的數學算法模型進行運算分析，使得隻有符合火焰特征的輻射頻譜才會被確認爲火警，而其他的幹擾因素形成的假火警信号則會被排除。SL-D623火焰探測器能夠對日光、閃電、電焊

、人工光源、環境(人等)、熱輻射、電磁幹擾、機械振動等幹擾有很好的抑制，從而實現瞭對火焰信号的快速響應和準確識别。本探測器採用非接觸式探測，靈敏度現場可調，提供無源接點、标準電流輸出和總線接口與火災報警系統相連接。
首安SL-D623紅外火焰探測器适用於無煙液體和氣體火災、産生煙的明火以及産生爆燃的場所。例如：航天工業、飛機庫、飛機修理場、化學工業、公路隧道、彈藥和爆炸品倉庫
、油漆工廠、石油化工企業、制藥企業、發電站、印刷企業
、易燃材料倉庫等可燃物含碳物質的其他場合。
SL-D623點型紅外火焰探測器根據GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：通用要求》、GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，制成隔爆型結構，其防爆标志：ExdⅡCT6。适用於工廠具有ⅡA、ⅡB、ⅡC級，引燃溫度組别爲T1～T6組的1區、2區可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。

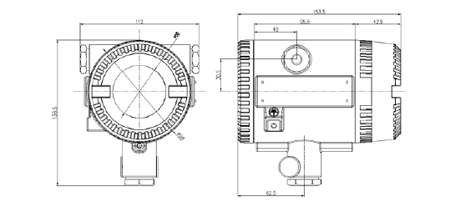

二、SL-D623紅外火焰探測器外形及安裝尺寸圖

 SL-D623紅外火焰探測器外形及安裝尺寸圖

三、SL-D623點型紅外火焰探測器型号和主要技術參數

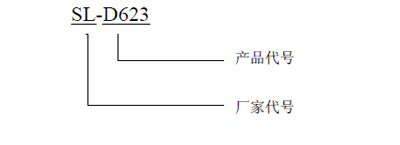

(1)SL-D623火焰探測器型号含義：

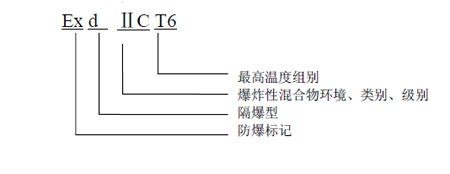

　　(2)防爆标志含義：


　　

　　(3)SL-D623點型紅外火焰探測器技術參數：



型号	SL-D623
防爆标志	ExdⅡCT6
防護等級	IP66
工作電壓	DC18V～DC30V(标稱值DC24V)
工作電流	≤35mA(24VDC)
信号輸出	繼電器無源點、0-20mA、總線輸出
安裝方式	壁裝或吊裝
響應時間	<30s
-大探測距離	42m底面尺寸爲(33㎝×33㎝)的正庚烷火盆
保護角度	≤90°
重量	2±0.2kg
外殼	鋁合金
電纜引入裝置接口	标配：1/2NPT外螺紋
環境溫度	-20℃～+60℃
相對濕度	≤95﹪RH(40±2℃)
執行标準	GB15631-2008



四、首安SL-D623點型紅外火焰探測器防爆要點

(1)在進行探測器結構設計時充分考慮瞭當爆炸性混合物侵入其内部
，因某種原因發生爆炸時不緻引起分析儀外部的爆炸性混合物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制外殼-高表面溫度等關鍵條件著手，確保隔爆性能
。
(2)隔爆外殼精加工後，進行靜壓試驗，試驗壓力爲1.5MPa，曆時10～12s，試驗結果以不滴水爲合格。
(3)隔爆接合面參數符合GB3836.2-2010的要求；隔爆面是産品的重要防爆措施，使用及維修時應注意保護隔爆面，不得磕碰、劃傷。
(4)探測器正常運行時，其外殼-高表面溫度不超過60℃。
(5)探測器内-小電氣間隙爲6mm，帶電部件與外殼之間-小爬電距離爲10mm。
(6)探測器的内外接地是確保其安全運行的重要措施，接地端子分别設在控制箱内外部，旁邊有接地标志“〨”。
(7)探測器外殼的明顯部位有“嚴禁帶電開蓋”字樣的警告牌。
(8)探測器安裝於外力沖擊沖擊不到的場所。

五、SL-D623點型紅外火焰探測器接線方式

所有信号線和電源線宜採用截面積大於1.0mm²的導線，並嚴格按規範要求進行布線，其中探測器外殼應良好接地。探測器接線定義見下表 ：



編号	定義	電路特征	描述
1	紅	+24V	供電電源
2	黑	GND	供電電源
3	-	MAS	電流輸出
4	綠	FR-C	火警輸出
5	藍	FR-NO	火警輸出
6	-	FR-NC	火警輸出
7	黃	FL-C	故障輸出
8	白	FL-NO	故障輸出
9	-	485-A	通訊輸出
10	-	485-B	通訊輸出
0～20mA電流輸出定義	0～20mA電流輸出定義	0mA(+0.5mA)	設備故障狀态
0～20mA電流輸出定義	0～20mA電流輸出定義	5mA(±5%)	正常監視狀态
0～20mA電流輸出定義	0～20mA電流輸出定義	15mA(±5%)	火警輸出狀态



　　注：(1)上表中“接線标示”是指探測器自帶1.5米長主電纜的接線情況。
(2)無源點輸出和标準電流輸出一般不同時使用，用戶可以拆開探測器前蓋後根據需要在端子上相應接出。

六、SL-D623點型紅外火焰探測器靈敏度和通訊ID設定

　　首安SL-D623紅外火焰探測器報警靈敏度(Ⅰ級、Ⅱ級、Ⅲ級)可以通過撥碼開關S1(紅色，見下表)設定，以滿足不同場所需要：



編号	圖示	二進制編碼	靈敏度等級
1		00	Ⅰ級(-靈敏)
2		01	Ⅱ級(出廠設定值)
3		10	Ⅲ級
4		11	Ⅳ級



　　注：靈敏度和設備通訊ID設定結束後，SL-D623紅外火焰探測器需重新上電複位。
