一、SL-D622 點型紅外火焰探測器産品概述

SL-D622點型紅外火焰探測器屬於防爆智能型火災探測設備，它運用瞭雙紅外傳感技術(MIR)，使用兩隻具有窄帶濾波的不同波長的紅外傳感器，其中一隻傳感器工作在反映火焰信息的中心波長,另外一隻傳感器監視環境中的其他紅外輻射，結合火焰的閃爍特征，通過高性能的微處理器和先進的數學算法模型進行運算分析，使得隻有符合火焰特征的輻射頻譜才會被確認爲火警，而其他的幹擾因素形成的假火警信号則會被排除
。首安SL-D622點型紅外火焰探測器能夠對日光、閃電
、電焊、人工光源、環境(人等) 、熱輻射、電磁幹擾、機械振動等幹擾有良好的抑制，從而實現瞭對火焰信号的快速響應和準確識别。本探測器採用非接觸式探測，靈敏度現場可調，提供無源 接點、标準電流輸出和總線接口與火災報警系統相連接。
首安SL-D622 紅外火焰探測器适用於無煙液體和氣體火災、産生煙的明火以及産生爆燃的場所 。例如：航天工業、飛機庫、飛機修理場、化學工業、公路隧道、彈藥和爆炸品倉庫、油漆工廠、石油化工企業、制藥企業、發電站、印刷企業
、易燃材料倉庫 等可燃物含碳物質的其他場合。
SL-D622紅外火焰探測器根據GB3836.1-2010《爆炸性氣體環境用電氣設備 第1部分：通用要求》、GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分： 隔爆型“d”》的規定，制成隔爆型結構，其防爆标志：ExdⅡCT6。 适用於工廠具有ⅡA、ⅡB、ⅡC級，引燃溫度組别爲T1～T6組的1區、2區可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。


二、SL-D622點型紅外火焰探測器外形及安裝尺寸

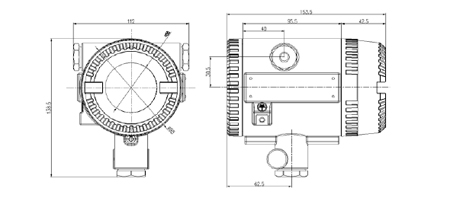

 SL-D622火焰探測器外形及安裝尺寸圖

三、首安SL-D622火焰探測器型号和主要技術參數

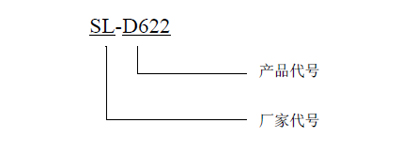

(1)SL-D622紅外火焰探測器型号含義：


　

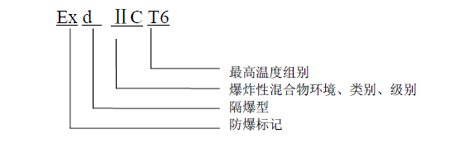

(2)防爆标志含義：




　　(3)SL-D622點型紅外火焰探測器技術參數：


型号	SL-D622
防爆标志	ExdⅡCT6
防護等級	IP66
工作電壓	DC18V～DC30V(标稱值DC24V)
工作電流	≤35mA(24VDC)
信号輸出	繼電器無源點、0-20mA、總線輸出
安裝方式	壁裝或吊裝
響應時間	<30s
-大探測距離	42m底面尺寸爲(33㎝×33㎝)的正庚烷火盆
保護角度	≤90°
重量	2±0.2kg
外殼	鋁合金
電纜引入裝置接口	标配：1/2NPT外螺紋
環境溫度	-20℃～+60℃
相對濕度	≤95﹪RH(40±2℃)
執行标準	GB15631-2008



四、首安SL- D622點型紅外火焰探測器防爆要點

(1)在進行探測器結構設計時充分考慮瞭當爆炸性混合物侵入其内部，因某種原因發生爆炸時，不緻引起分析儀外部的爆炸性混合物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制外殼-高表面溫度等關鍵條件著手
，確保隔爆性能。
(2)隔爆外殼精加工後，進行靜壓試驗，試驗壓力爲1.5MPa，曆時10～12s ，試驗結果以不滴水爲合格。
(3)隔爆接合面參數符合GB3836.2-2010的要求；隔爆面是産品的重要防爆 措施，使用及維修時應注意保護隔爆面，不得磕碰、劃傷。
(4)探測器正常運行時，其外殼-高表面溫度不超過60℃。
(5)探測器内-小電氣間隙爲6mm，帶電部件與外殼之間-小爬電距離爲10mm 。
(6)探測器的内外接地是確保其安全運行的重要措施，接地端子分别設在控 制箱内外部，旁邊有接地标志“〨”。
(7)探測器外殼的明顯部位有“嚴禁帶電開蓋”字樣的警告牌。
(8)探測器安裝於外力沖擊沖擊不到的場所。


五、SL-D622點型紅外火焰探測器接線方式

所有信号線和電源線宜採用截面積大於1.0mm²的導線，並嚴格按規範要求進行布線，其中探測器外殼應良好接地。

探測器接線定義見下表：



編号	定義	電路特征	描述
1	紅	+24V	供電電源
2	黑	GND	供電電源
3	-	MAS	電流輸出
4	綠	FR-C	火警輸出
5	藍	FR-NO	火警輸出
6	-	FR-NC	火警輸出
7	黃	FL-C	故障輸出
8	白	FL-NO	故障輸出
9	-	485-A	通訊輸出
10	-	485-B	通訊輸出
0～20mA電流輸出定義	0～20mA電流輸出定義	0mA(+0.5mA)	設備故障狀态
0～20mA電流輸出定義	0～20mA電流輸出定義	5mA(±5%)	正常監視狀态
0～20mA電流輸出定義	0～20mA電流輸出定義	15mA(±5%)	火警輸出狀态



注：(1)上表中“接線标示”是指探測器自帶1.5米長主電纜的接線情況。
(2)無源點輸出和标準電流輸出一般不同時使用，用戶可以拆開探測器前蓋 後根據需要在端子上相應接出。

六、SL-D622 點型紅外火焰探測器靈敏度和通訊ID設定

SL-D622點型紅外火焰探測器報警靈敏度（Ⅰ級、Ⅱ級、 Ⅲ級）可以通過撥碼開關S1（紅色，見下表）設定，以滿足不同場所需要：



編号	圖示	二進制編碼	靈敏度等級
1		00	Ⅰ級（-靈敏）
2		01	Ⅱ級（出廠設定值）
3		10	Ⅲ級
4		11	Ⅳ級



　　注：首安SL-D622紅外火焰探測器靈敏度和設備通訊ID設定結束後，探測器需重新上電複位。
