一、JBF-VDP3060B火災顯示盤功能特點

内置微處理器，一鍵設置。

每個報警回路可連接15台火災顯示盤，編址範圍爲201～215。

採用SMT表面貼裝工藝。

採用二總線與JBF-11SF系列火災報警控制器相連接，無極性要求，-大傳輸距離爲1500米。

一台JBF-VDP3060B可顯示同一回路上所有報警地址或顯示一段連續的地址。

二
、JBF-VDP3060B火災顯示盤技術指标

内容	技術參數
工作電壓	DC19-28V
監視電流	≤25mA （24V）
報警電流	≤100mA （24V）
抗電磁幹擾	10V/m
編碼方式	通過火災顯示盤上的按鈕設定
編碼範圍	201-215
確認燈	監視狀态綠燈閃亮 ，報警時 ，紅燈常亮；按下消音鍵後，紅燈常亮。顯示首次報警地址時“首警”燈亮，設置手報地址並接到報警後“手報”燈亮。
外形尺寸	180mm 長 × 90mm 寬 × 39mm 高
線 制	L1、L2、+ 24V、GND 四總線，L1、L2 接線無極性

三、JBF-VDP3060B火災顯示盤安裝布線

布線施工後，使用膨脹螺絲将底殼固定在牆上，安裝孔距爲60mm。

探測總線採用ZR-RVS-2×1.5mm2雙絞線，24V電源線採用NH-BV-2×2.0-2.5mm2導線。

在底殼的正中位置制有敲落孔，底殼-右端也有預留開口，根據需要在某一位置配上連接走線。

探測總線L1、L2連接在端子L1/LA和端子L2/LB上。

火災顯示盤隻能在布線檢查後、調試之前安裝，以防止因不恰當安裝作業造成損失。

說明：

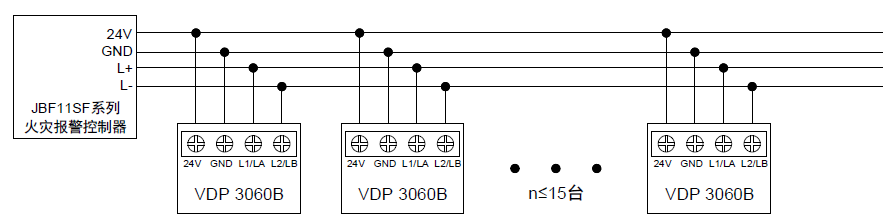

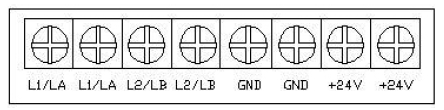

端子L1/LA 和L2/LB 分别接二總線L1 和L2；

端子+24V 和GND 分别接24V 電源的正、負，注意極性不得反接。
