J-SAP-EI6023型消火栓按鈕（以下簡稱按鈕）爲戶内型，可置於消火栓箱内。無地址編碼，多隻並聯配接J-EI6032型中繼模塊使用（一般每層樓的按鈕並聯後接一隻中繼模塊）。發現火警時，壓下啓動零件便可通過J-EI6032型中繼模塊向控制器手動輸入啓動信号，同時點亮“啓動”燈，控制器收到啓動信号後，通過控制輸出模塊啓動消防泵。接收到消防泵運行反饋信号後
，消火栓按鈕“回答”燈點亮。提供一組常開點供啓動消防泵使用，當壓下啓動零件時，常開點閉合。按鈕複位採用鑰匙插入前面闆上鑰匙孔内順時針旋轉即可。



二、J-SAP-EI6023型消火栓按鈕性能特點

獨創旋轉式結構，便於安裝
。

採用專用鑰匙複位。

“回答”燈可根據消防泵運行狀态由外部24V直接點亮。

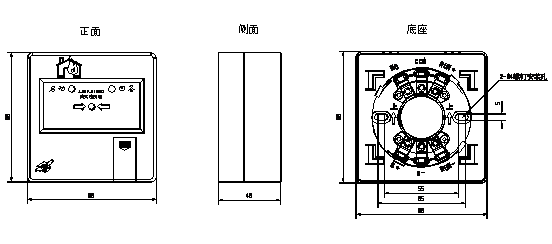

三、J-SAP-EI6023型消火栓按鈕外形及安裝尺寸





四、J-SAP-EI6023型消火栓按鈕主要技術指标

型号：J-SAP-EI6023

使用環境溫度
：-10℃~+55℃

使用環境濕度
：＜95RH（不凝露）

工作電壓：24V直流電壓

内部按鍵觸點容量：DC24V/0.1A

外殼防護等級：IP30

線  制：二線制，有極性



五、J-SAP-EI6023型消火栓按鈕安裝與接線



安裝

消火栓按鈕應安裝在明顯和便於操作的牆上，距地高度1.5m，安裝應牢固，不得傾斜，應防止水濺、水淋；外接導線應留有0.10m的餘量，端部應有明顯标志。

将按鈕底座用兩隻M4螺釘按照箭頭方向固定在牆面上，底座上接好線後
，将按鈕套在底座上，順時針旋轉至聽見“喀哒”聲即可。拆卸時，一邊向底座方向按壓，一邊逆時針旋轉，即可拆下。　

接線

應選用截面積不小於1.0mm2的多股銅芯雙絞線。将同一樓層多隻按鈕底座上的“S+”串聯後接中繼模塊的“電源”端子，“S-”串聯後接中繼模塊的“信号”端子，不能接反，否則不報警。-末端底座的“S+”和“S-”間應接終端負載電阻（1/4W，3kΩ），否則會報線路斷線。

“NO”和“COM”爲按鍵的一組常開點，根據需要使用（若用於直接啓泵，可與控制消防泵啓動的輸出模塊繼電器的“常開”和“公共”觸點並聯）。

使用外部設備提供的24V電源點亮“回答”燈，此時需将“RUN+”接DC24V+，“RUN-”接DC24V-。一般将RUN+接消防泵交流接觸器的無源常開點一端（其另一端接DC24V+），RUN-接DC24V-。

注：本産品不适用於室外、潮濕場所以及可能對殼體造成腐蝕、破壞的場所。
