一、J-EI6047N型輸出模塊(kuài)性能特點(diǎn)

電子編碼，唯一ID，控制器在線編址或編碼器設地址，自動登錄，調試方便。
採用雙刀雙擲繼電器，适合控制消防廣播、非編碼聲光/警鈴等無需檢測動作反饋信号的設備。
可檢測24V電源斷線故障。
插拔式結構，安裝接線方便。

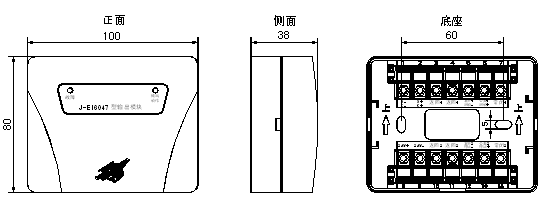

二、J-EI6047N型輸出模塊外形及安裝

三、J-EI6047N型輸出模塊主要技術指标

型号：J-EI6047N
使用環境溫度：-10℃~ +50℃
使用環境濕度
：＜95RH（不凝露）
總線工作電壓：24V脈動電壓
線 制：兩總線（無極性）；DC 24V電源（EI6047有極性）（EI6047N無極性）；24V 電源 DC 24V1015
監視電流：＜0.35mA（總線）；＜1.0mA（DC24V）
動作電流：＜1.5mA（總線）；＜20mA（DC24V）
繼電器觸點：兩組常開常閉, DC30V/1A；AC120V/1A
總線長度：≤2000m
外殼防護等級：IP30

四
、J-EI6047N型輸出模塊安裝與接線

安裝
：
輸出模塊一般安裝在受控設備附近，也可集中安裝於模塊箱内或樓層分線端子箱内。
安裝模塊時，先用M4螺釘将底座（根據标識“↑”、“上”確定安裝方向）固定在預埋的DH86型接線盒上，也可利用安裝孔直接固定在安裝位置。底座接線完成後将模塊插入底座。
接線：
底座上端子S+和S-接控制器總線，無極性連接。
“常開1”、“公共1”和“常閉1”對應内部繼電器的一組觸點；“常開2”、“公共2”和“常閉2”對應此繼電器的另一組觸點。兩組觸點同時轉換。
