一.Flax53點型紅外火焰探測器概述；

點型紅外火焰探測器（以下簡稱探測器）屬於防爆智能型火災探測設備，它運用瞭先進的多紅外傳感技（MIR)，使用具有窄帶濾波的不同波長的紅外傳感器，其中一隻傳感器工作在反映火焰信息的中心波長，另外兩隻傳感器監視環境中的其他紅外輻射，結合火焰的閃爍特征，通過高性能的微處理器和先進的數學算法模型進行運算分析，使得隻有符合火焰特征的輻射頻譜才會被確認爲火警
，而其他的幹擾因素形成的假火警信号則會被排除。本探測器能夠對日光、閃電、電焊、人工光源、環境（人等）、熱輻射、電磁幹擾、機械振動等幹擾有很好的抑制，從而實現瞭對火焰信号的快速響應和準確識别。本探測器採用非接觸式探測，靈敏度現場可調，提供無源接點、标準電流輸出和總線接口與火災報警系統相連接。本探測器适用於無煙液體和氣體火災、産生煙的明火以及産生爆燃的場所。例如：航天工業、飛機庫、飛機修理場
、化學工業、公路隧道、彈藥和爆炸品倉庫、油漆工廠、石油化工企業、制藥企業、發電站、印刷企業、易燃材料倉庫等可燃物含碳物質的其他場合。本探測器根據GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分
：通用要求》、GB3836.2-2010《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，制成隔爆型結構，其防爆标志：ExdⅡCT6。适用於工廠具有ⅡA、ⅡB、ⅡC級，引燃溫度組别爲T1～T6組的1區、2區可燃性氣體或蒸氣與空氣形成的爆炸性混合物的場所。

二.Flax53點型紅外火焰探測器技術參數；


  三.Flax53點型紅外火焰探測器防爆要點；

在進行探測器結構設計時充分考慮瞭當爆炸性混合物侵入其内部，因某種原因發生爆炸時，不緻引起分析儀外部的爆炸性混合物爆炸的宗旨，從外殼強度和組成外殼各零部件的接合面間隙、長度以及限制外殼-高表面溫度等關鍵條件著手，確保隔爆性能。隔爆外殼精加工後，進行靜壓試驗，試驗壓力爲1.5MPa，曆時10～12S，試驗結果以不滴水爲合格。

隔爆接合面參數符合GB3836.2-2010的要求；隔爆面是産品的重要防爆措施，使用及維修時應注意保護隔爆面，不得磕碰、劃傷。

探測器正常運行時，其外殼-高表面溫度不超過60℃。探測器内-小電氣間隙爲6mm，帶電部件與外殼之間-小爬電距離爲10mm。

探測器的内外接地是確保其安全運行的重要措施，接地端子分别設在控制箱内外部，旁邊有接地标志“〨”。探測器外殼的明顯部位有“嚴禁帶電開蓋”字樣的警告牌。

探測器安裝於外力沖擊沖擊不到的場所。

四.Flax53點型紅外火焰探測器接線方式；

所有信号線和電源線宜採用截面積大於1.0mm的導線

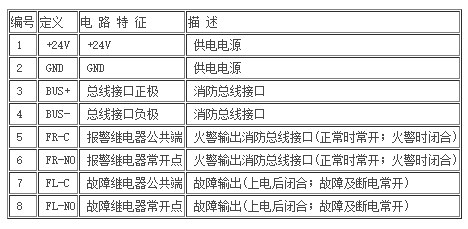

，並嚴格按規範要求進行布線，其中探測器外殼應良好接地。探測器接線定義見下表：



五.Flax53點型紅外火焰探測器安裝原則；

*探測器安裝布線時，應使所監視的區域處於視場角的有效範圍内；

*探測器安裝面應當牢固、抗震；

*探測器附近避開高溫物體安裝；

*探測器的安裝應盡可能避免障礙物的阻擋，對於外形橫、縱尺寸不超過0.5米的障礙物
，探測器距障礙物的距離不小於2.5米；對於外形尺寸超過0.5米且無法避免時，應适當增加探測器的數量。

六.Flax53點型紅外火焰探測器安裝方式；

用戶可自行将探測器可安裝在牆上、天花闆或固定架上，也可選用我公司的安裝支架。採用我公司安裝支架的安裝方式見下圖，探測器可根據保護對象的位置左右轉動±90°，上下轉動±45°，探測器位置調節完畢後應将安裝支架的固定螺栓擰緊。安裝時建議探測器的監視透過窗朝向要偏下，以減少灰塵的堆積。探測器距離監視目标可根據火災特性而定
，一般不小於1.5m；探測器安裝高度一般不小於2.5米。探測器採用四個M6螺栓固定。探測器的安裝方法如下：

1)将探測器的底座牢固地固定在要安裝的位置上或通過安裝支架固定在要安裝的位置上；

2)探測器自帶1.5米長主電纜，無需開蓋可直接完成連線。

七.Flax53點型紅外火焰探測器使用和維護；

1)探測器上電即正常工作；火警發生時，指示燈變爲紅色。

2)探測器接入系統時，應提前完成其測試工作：将火焰處於探測器的有效視角範圍内，持續快速抖動火焰或煽動火焰，使火焰連續閃爍，觀察其報警功能和探測距離。

3)要經常檢查探測器窗口玻璃表面是否清潔，須定期擦拭。探測器窗口玻璃不清潔會影響探測器的靈敏度，嚴重時可能造成探測器發生火情時不報警。

4)嚴禁在探測器帶電狀态下打開蓋子；進行清潔前，請暫時将探測器停止工作，切斷要進行維護的區域或系統的邏輯控制功能，以免無爲的報警聯動。

5)禁止使用非規定的探測器工作電源，以免損壞探測器。

6)探測器接線必須牢靠無誤；探測器屏蔽線絲網連接外殼，接地應牢固。

7)用戶不可随意拆卸探測器，以免造成不必要的損失。
