一、FMST-FXR-61R吸氣式感煙火災探測器概述
FMST®FXR系列是一款用於保護各類機櫃、配電櫃或小型密閉通訊模塊機房等重要環境的專用嵌入式機櫃高靈敏度吸氣式感煙探測器,其靈敏度範圍從0.001%到4%obs/m。它同樣具備包括極早期報警在内的所有吸氣式煙霧探測技術性能的優越性特點,具有極高性價比的優勢。1U的标準尺寸,使其能直接嵌入在機櫃中,爲機櫃、配電櫃或小型密閉通訊模塊機房提供瞭理想的火災探測解決方案。
二、FMST-FXR-61R吸氣式感煙火災探測器技術參數
| 品牌 | 福莫斯特 | 型号 | FMST-FXR-61R |
| 名稱 | 精巧型吸氣式感煙火災探測器 | 電源輸入 | 電壓:24 VDC(18-32 V DC) 功耗:6.2W(正常狀态:260mA,報警狀态:290mA) |
| 外形尺寸(寬x高x深) | 223mmx44mmx282mm | 淨重 | 1.9kg |
| IP等級 | IP50 | 測試運行條件 | 工作溫度:-10℃至45℃ CCCF測試:0℃至40℃ 工廠測試:-13℃至58℃ 工作濕度:0至95%(無冷凝) |
| 採樣管網 | 6x10m(-長) | 採樣管尺寸 | 外徑:8mm,内徑:5mm |
| 繼電器輸出 | 4個繼電器(火警、預警、自定義、故障),額定電流2A | 電源電纜接入線徑 | 3x1.5mm2 |
| 信号電纜接入線徑 | 1.5mm2 | 接口 | 通用輸入接口(GPI)可提供遠程複位 |
| 報警範圍 | 0.005至4%obs/m | 報警阈值設置範圍 | 預警、行動:0.005至2.00%obs/m 火警1、火警2:0.15%obs/m以上 單個報警延時:0至30秒 兩種報警阈值設置:基於事件或GPI |
| 事件記錄 |
20,000條事件記錄, 包括煙霧濃度、氣流值、探測器狀态及故障等 |
煙霧與氣流自學習 |
根據煙霧濃度及氣流水平自動設置合理的報警阈值。 -短5分鍾,-長15天(默認爲14天) |
三、FMST-FXR-61R吸氣式感煙火災探測器工作原理
FMST-FXR-61R吸氣式感煙火災探測器的工作原理是通過採樣管網上的採樣孔,不斷地採集空氣樣品,然後對採樣空氣進行過濾並傳送至激光探測腔,通過光散射技術,探測到微量的煙霧,然後根據煙霧濃度和預設的環境參數産生一個适宜的輸出信号,從而發出各級報警。
FMST-FXR-61R探測器採用瞭-新的第三代FMST®探測器經過實踐證明行之有效的探測技術,同時優化瞭吸氣泵的設計,並将所有元件模塊化組合,裝配在小型外殼内,並帶有簡單明瞭的顯示與設定裝置。
四、FMST-FXR-61R吸氣式感煙火災探測器構成
FMST-FXR-61R探測器由兩部分組成:主機和前面闆。主機外殼容納瞭所有探測器的關鍵部件,主處理器電路闆和探測腔等所有易損件都安裝在一個體積很小的金屬盒内,這樣就可以在安裝和維護過程中使其免遭破壞。
前面闆(顯示面闆):

●4LED字段:報警時間和故障代碼及蜂鳴器
●6個LED指示燈:電源、預警、火警、故障、隔離、靜音
●6個按鍵:複位、隔離、靜音、自檢、模式和確認
●USB接口
五、FMST-FXR-61R吸氣式感煙火災探測器特性
●吸氣式高靈敏探測技術
●報警面闆顯示煙霧信息
●先進的激光總成
●4級報警
●1U19寸标準機櫃尺寸
●煙霧和氣流自學習
●採樣孔靈敏度高於0.8%obs/m
●可現場更換空氣過濾單元
●單地址點
●體積小,節省機櫃空間
●高效吸氣泵
●可編程的通用信号輸入(GPI)
●一台機器可保護1-3台标準機櫃
●6個毛細採樣管採樣接口,每根採樣管可長達10米
●通過編程操作闆上的按鍵,對主機進行多項功能設置
●可使用PC進行遠程編程和監控
●多達20,000條事件記錄

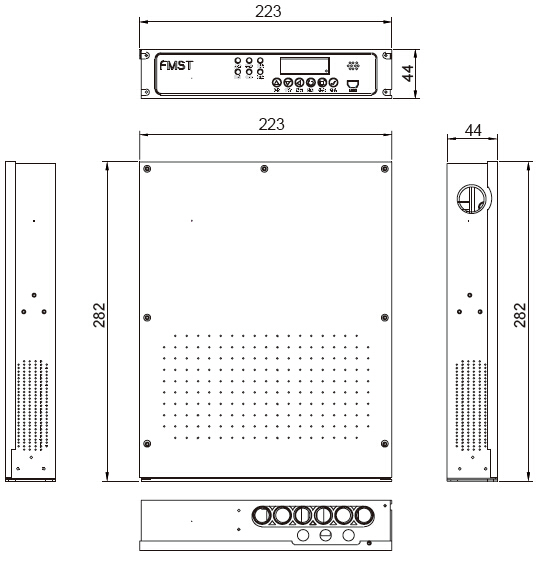

六、FMST-FXR-61R吸氣式感煙火災探測器尺寸
