一、DG822獨立式光電感煙火災探測器産品概述

铠衛DG822獨立式光電感煙火災探測器採用特殊結構設計的紅外光電傳感器、性能可靠的MCU，以及SMT貼片加工工藝生産
，具有靈敏度高、穩定可靠、耗電小、美觀耐用、使用方便等特點。

該産品适用於廠房、家居、商店、機房、倉庫等場所的煙霧探測報警。

該産品不适宜在以下場所使用：

1.正常情況下有煙滞留的場所。

2.有較大粉塵、水霧、蒸汽、油霧污染、腐蝕氣體的場所。

3.相對濕度大於95%的場所。

4.通風速度大於5m/秒的場所。

二、DG822獨立式光電感煙火災探測器主要技術參數
音量等級：≥90dB
供電電源：DC9V層疊電池
煙霧靈敏度：0.10-0.3dB/m
電池壽命：一年（碳性電池，标配）；三年（堿性電池，選配）
工作溫度：-10℃～+50℃
相對濕度：≤95%RH(40℃±2℃)
輸出形式：聲光報警
執行标準：EN14604
重量：約135g（含電池）

三、DG822獨立式光電感煙火災探測器工作原理

DG822探測器採用特殊結構設計的光電傳感器結合性能可靠的MCU，能有效的探測出火災初期陰燃階段或生成以後産生的煙霧。當煙霧進入探測器，使光源産生散射，光接受元件感受到光強度，接收到的光強度和煙霧濃度有一定的線性關系，探測器對現場參數不斷地採集、分析和判斷，當確認現場數據的光強度達到預定阈值時，探測器的紅色LED燈點亮，並啓動蜂鳴器報警。當探測器工作的環境中的煙霧消失後，探測器自動恢複到正常工作狀态。

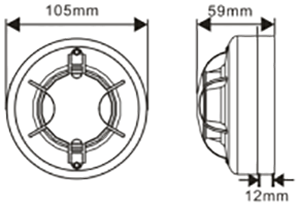

四、DG822獨立式光電感煙火災探測器外形尺寸

五、DG822獨立式光電感煙火災探測器安裝與調試

安裝環境
：探測器對一般場所而言，空間高度在6m以下時，保護面積爲60m²。探測器應安裝在天花闆上。具體參數應以《火災自動報警系統設計規範》（GB50116-98）爲準。

安裝方法：

1.在天花闆上相距60mm打兩個安裝孔，用膨脹塞和自攻螺絲釘固定探測器的底座。如圖2.

2.逆時針旋轉探測器
，将底座卸下，将9V層疊電池按照電池扣方向将電池壓緊，然後把電池放入探測器底部的電池倉中。注意：如電池的方向接反探測器不能正常工作，且可能損壞探測器。

3.按住自檢按鍵，探測器指示燈點亮並發出報警聲音，表示探測器工作正常。如不正常，則應檢查電池是否正確安裝或電壓過低（低於7.0V）。

4.探測器測試好後，順時針旋轉探測器在上，並扣緊到位。

六、DG822火災探測器使用說明

正常狀态：探測器指示燈大約50秒點亮一次，大約每5S自動檢測周圍環境中的煙霧濃度。

故障狀态：探測器的電池低於7.5V時，探測器大約50S“嘀”響一聲，表示電池欠壓。随著電池電壓的下降，探測器逐步提高報電池欠壓的頻率，當電池隻有7V時，探測器将每50S”嘀，嘀”響兩聲提醒。在探測器提醒欠壓時，應及時更換電池，否則會影響探測器的正常工作。

報警狀态：當煙霧濃度達到報警值時，探測器指示燈開始閃爍，此時探測器判斷是否真實火警
，當確認無誤後，探測器點亮紅色指示燈，發出報警聲。

自檢狀态：對探測器應定期自檢，當按下按鍵時，探測器紅色指示燈點亮，發出報警音響；松開按鍵後，探測器自動恢複到正常工作狀态。

消音狀态：在報警狀态下，按一次按鍵，探測器将進入消音狀态。在消音狀态下，探測器大約每8秒快速閃燈3次，在此狀态下，探測器将完全失去報警功能。

自動退出消音：探測器在消音狀态下維持10分鍾後将自動退出消音狀态，進入正常監視工作狀态。

手動退出消音：探測器在消音狀态下，按一次按鍵，探測器将退出消音狀态，進入正常監視工作狀态。

提醒：消音功能是在有客人需要抽煙或進行其它操作有可能觸發探測器報警的情況下採取的臨時措施。

七、DG822火災探測器故障分析與排除

每隔約50秒鳴叫1次：電池電量低，請更換電池

頻繁誤報警：傳感器中積灰過多，用吸塵器清理迷宮（外部黑色塑料部分）

八、DG822獨立式光電感煙火災探測器維護

在使用過程中，如遇到使用故障，請盡快與供應商聯系，不要私自拆卸修理，以免發生意外。

如長期不使用，必須拆下探測器，並取出電池，裝入包裝盒中，在通風幹燥處存放。
