一、CN4090-9007可編址信号模塊産品概述
4090-9007IDNet可編址信号單獨适配器模塊（SignalIAM)是一個兼容IDNet的外部設備，其結合ClassA(StyleZ)和ClassB(StyleY)通知設備電路（NAC)的功能性到一個單一設備 。這個信号模塊IAM監控和操作24-VDC通知設備電路和25-VRMS或70.7-VRMS揚聲器。這個信号模塊IAM不支持火警電話。 從一個兼容IDNet（可編址回路）通道提供電源，信号模塊IAM提供一個在傳統的通知設備和主消防報警控制盤FACP之間的一個監控、可編址接口。信号模塊IAM需要一個監控電源或兼容的信号輸入，爲瞭驅動外部連接的NAC設備。
二、CN4090-9007可編址信号模塊産品技術參數
| 規格 | |
| 一般 | |
| 工作溫度 |
0℃～49℃ 32℉～120℉ |
| 工作濕度 | -大到93%相對濕度（無凝水） |
| 安裝 | |
| 尺寸 |
寬=4.13in(10.5cm) 高=4in(10.2cm) 深=1.38in(3.5cm) |
| 背盒 | 4in(10.2cm)平方盒 |
| 可編址回路功率 | |
| 額定接線端輸入 | 35VDC |
| 單位負載 | |
| 在編址回路上消耗2個設備負載 | |

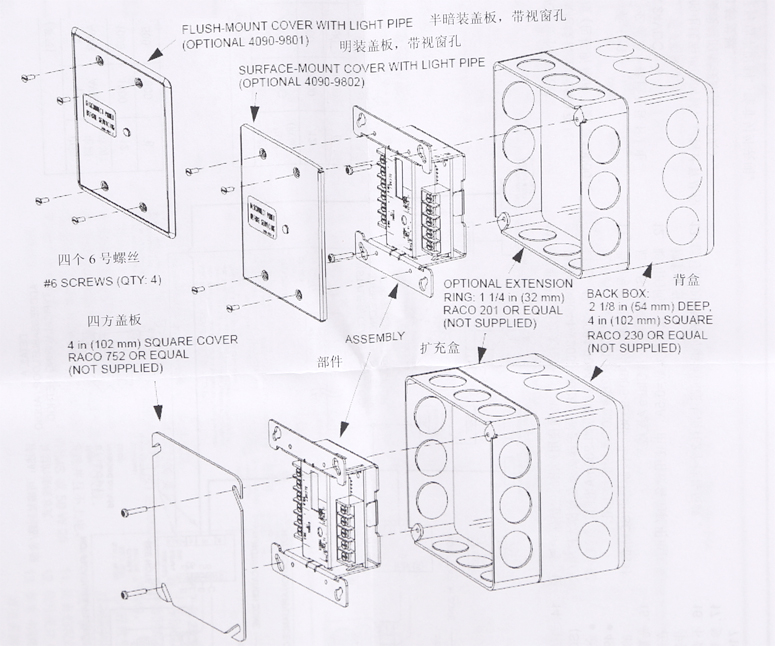

三、CN4090-9007可編址信号模塊産品結構及接線描述
注意：確保當閉合盒子的時候屏蔽電纜不接地。使用收縮管或高級絕緣帶包覆裸露的屏蔽線 。
注意：
信号模塊IAM提供兩個接線端子，描述在下面的表1和表2.所有的接線端子接受12-18AWG電線。
| 位置 | 标示 | 描述 |
| TB1-1 | +ADDR LOOP | +IDNet輸入（接入，如果需要） |
| TB1-2 | -ADDR LOOP | -IDNet輸入（接入 ，如果需要） |
| TB1-3 | ADDR LOOP SHIELD | 接IDNet 屏蔽線 |
| TB1-4 | -SIGNAL IN | -信号入，用於音頻或0V輸入，用於聲光警報器。 |
| TB1-5 | +SIGNAL IN | +信号入，用於音頻或+24V輸入，用於聲光警報器。 |
| TB1-6 | SIGNAL IN SHIELD | 輸入信号屏蔽線，用於音頻應用 |
| 位置 | 标示 | 描述 |
| TB2-1 | SIGNAL SHIELD | 信号出/回屏蔽線，用於音頻應用 |
| TB2-2 | +SIGNAL OUT | +信号出--用於Class B |
| TB2-3 | -SIGNAL OUT | -信号出--用於Class B |
| TB2-4 | +SIGNAL RETURN | +信号回--用於Class A |
| TB2-5 | -SIGNAL RETURN | -信号回--用於Class A |
